Regulator obrotów RT-03C ARO Titanium
Indeks katalogowy: RT3C-TD
- Dostępność: Dostępne
- Czas dostawy: Czas wysyłki: 1-2 dni
- Dostawa: od 24,48 zł (Przesyłka kurierska)
Opis

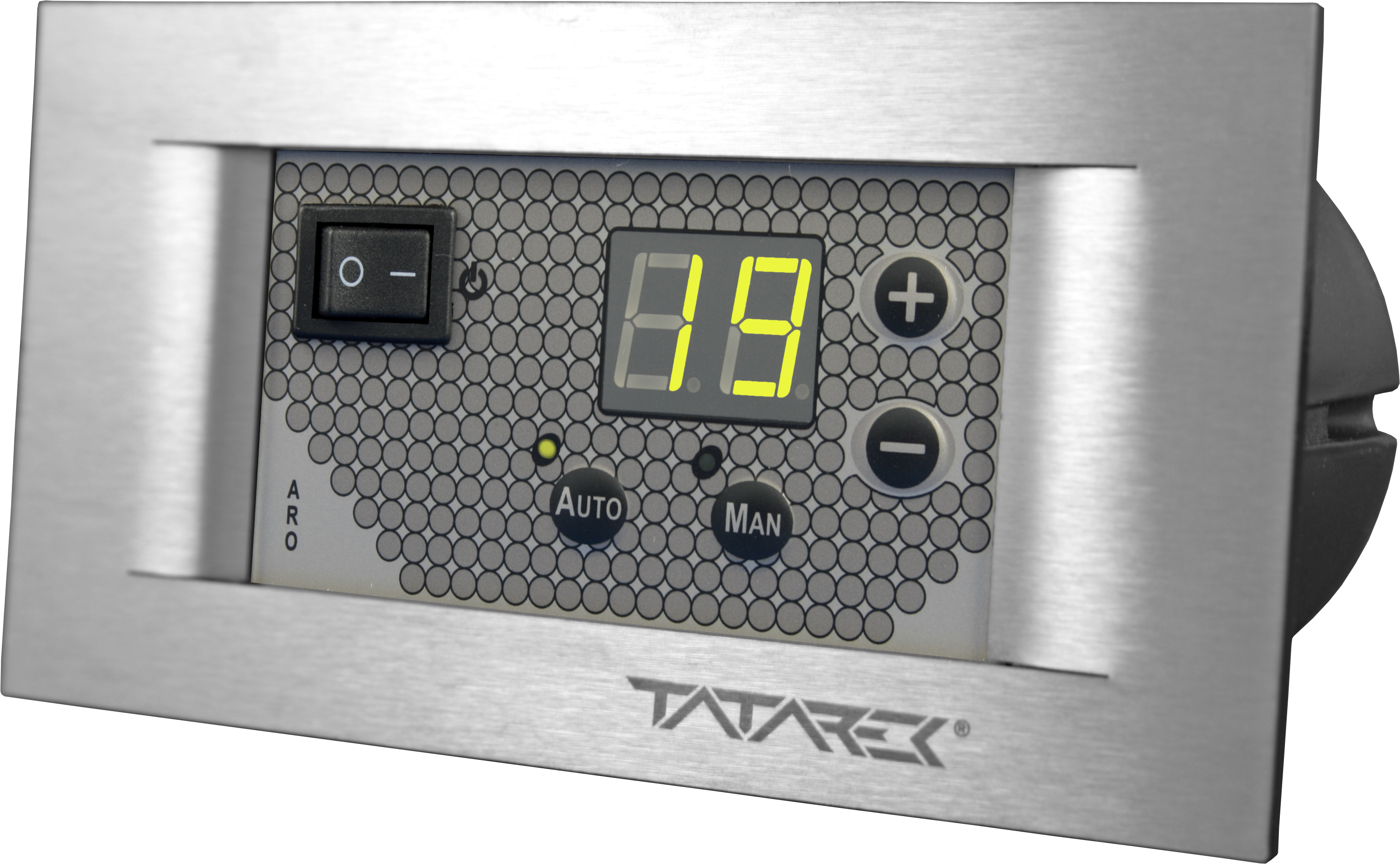

MIKROPROCESOROWY AUTOMATYCZNY REGULATOR OBROTÓW WENTYLATORA Z SONDĄ TERMICZNĄ
TATAREK RT-03C Titanium Podtynkowy
GŁÓWNE CECHY:
- PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
- PRACA W TRYBIE AUTOMATYCZNYM LUB MANUALNYM
- SONDA TERMICZNA W KOMPLECIE
- MAX. OBCIĄŻENIE PRĄDOWE - 1,0 A
- MAX. MOC WENTYLATORA - 230 W
- ZAKRES PŁYNNEJ REGULACJI OBROTÓW - 0÷100 %
- METALOWY PRZEDNI PANEL W KOLORZE TITANIUM - tzw. "INOX"
- TRYB SERWISOWY POZWALAJĄC USTALAĆ I KORYGOWAĆ RÓŻNE PARAMETRY PRACY (OPIS PONIŻEJ)
- RENOMOWANY POLSKI PRODUCENT - TATAREK
- ZASILANIE - CIĄGŁE
- WYSOKA JAKOŚĆ WYKONANIA
- INSTALACJA PODTYNKOWA (PUSZKA W KOMPLECIE)
- PROSTA OBSŁUGA I MONTAŻ
OPIS:
Mikroprocesorowy sterownik RT-03C do obsługi wentylatorów nawiewowych oraz turbin kominkowych stosowanych w systemach DGP. Posiada czujnik temperatury powietrza mierzący ciepło bezpośrednio na wlocie powietrza do turbiny i w zależności od zakresu temperatury docierającej z kominka do turbiny – płynnie reguluje zakres jej obrotów w celu jak najekonomiczniejszego wykorzystania ciepła do ogrzania pomieszczeń. Możliwa praca automatyczna lub manualna.
Regulacja pracy odbywa się w dwóch trybach:
- W trybie ręcznym (MAN) dokonuje się manualnie nastawień prędkości obrotowej silnika wentylatora w skali 0...10, gdzie 0 oznacza wyłączenie silnika, a 10 maksymalne obroty. W tym trybie pracy regulatora pomiar temperatury nie ma wpływu na zmianę obrotów silnika.
- W trybie automatycznym (AUTO) prędkość obrotowa silnika wentylatora modulowana jest automatycznie w zależności od dokonanych pomiarów temperatury. Po przekroczeniu temperatury 40°C wentylator załącza się zapewniając pracę wentylatora na poziomie minimalnej prędkości obrotowej, natomiast wraz ze wzrostem temperatury wartość obrotów proporcjonalnie wzrasta, osiągając wartość maksymalną po osiągnięciu temperatury 80°C. Na wyświetlaczu regulatora w trybie automatycznym podawany jest na bieżąco pomiar temperatury w zakresie od 0 do 99°C, natomiast powyżej 99°C wyświetlany jest symbol „HI”. W każdej chwili możemy na nim również dokonać kontroli aktualnej wysokości obrotów silnika, w tym celu na panelu sterującym urządzenia należy wcisnąć przycisk oznaczony jako „MAN”.
W momencie wyłączenia zasilania (przełącznikiem SIEĆ lub w przypadku zaniku napięcia w sieci energetycznej) aktualny tryb pracy i nastawione parametry są zapamiętywane i odtwarzane po ponownym załączeniu regulatora, bądź przywróceniu zasilania. Regulator posiada również alarm dźwiękowy, który jest aktywowany w przypadku uszkodzenia czujnika temperatury lub jego nieprawidłowego podłączenia.
BUDOWA i OBSŁUGA REGULATORA
Obudowa regulatora jest wykonana z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

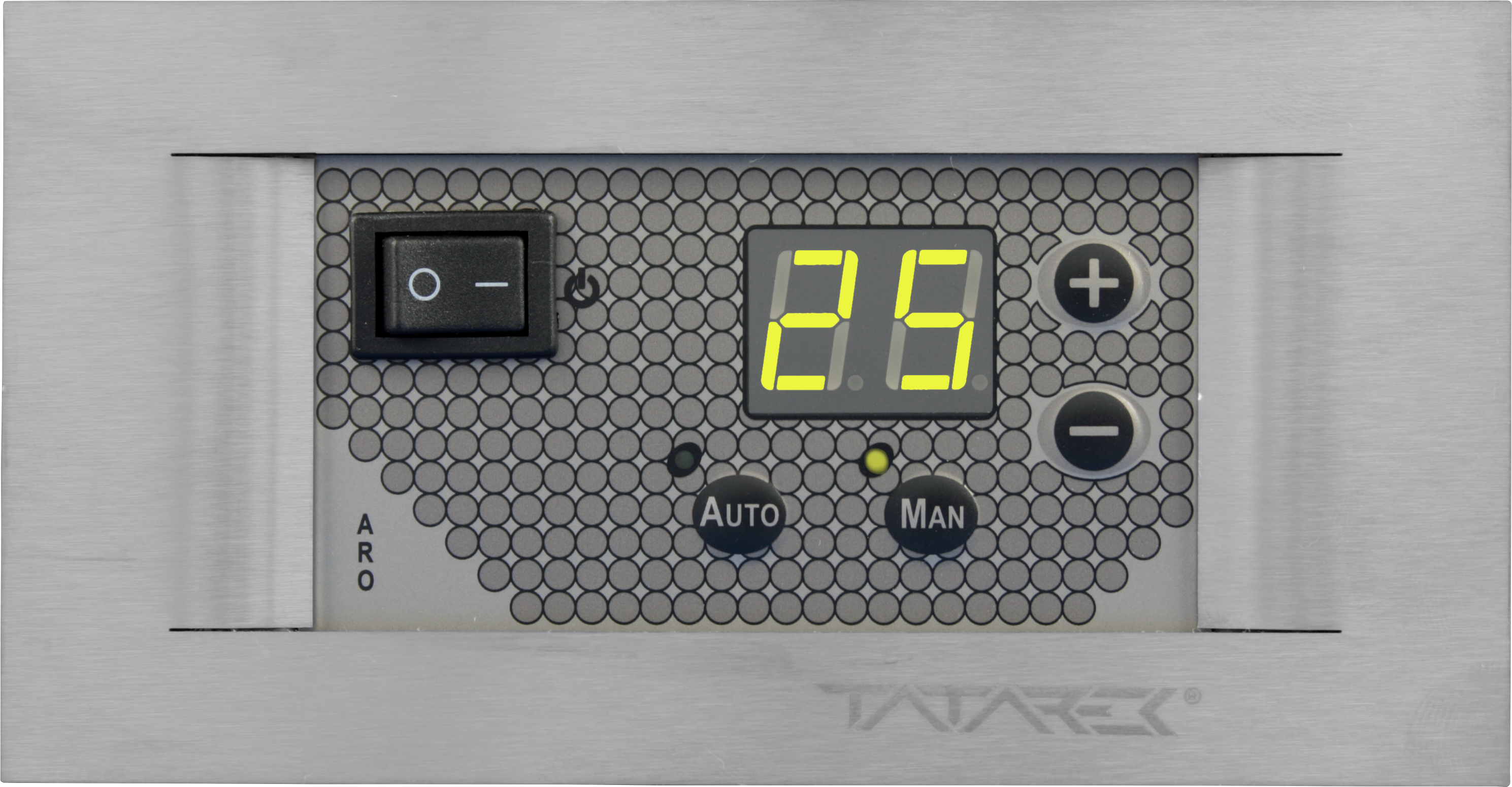

Widok panelu sterowania:
- Włącznik zasilania regulatora
- Cyfrowy wyświetlacz
- Przycisk zwiększania wartości
- Lampka pracy automatycznej
- Przycisk pracy automatycznej
- Lampka pracy ręcznej
- Przycisk pracy ręcznej
- Przycisk zmniejszania wartości
Na panelu sterowania znajduje się wyłącznik zasilania regulatora „1”. Wyświetlacz „2” wskazuje mierzoną temperaturę z zakresu 0...99°C, a powyżej 99°C napis „HI”. W zależności od aktualnego trybu pracy świeci lampka „4” (tryb AUTO) lub „6” (tryb MAN). Lampka ta mruga, gdy pracuje silnik dmuchawy. Ustawienie regulatora w automatyczny tryb pracy następuje poprzez naciśnięcie przycisku AUTO („5”). W tym trybie przyciski +/- („3” i „8”) są nieaktywne. Ustawienie regulatora w ręczny tryb pracy następuje poprzez naciśnięcie przycisku MAN („7”). Przez ok. 5 sekund mruga wyświetlacz „2” prezentując aktualne obroty wentylatora w skali 0...10 (0 oznacza wyłączenie silnika, a 10 maksymalne obroty). Zadane obroty można zmienić przyciskami +/- („3”/”8”). W dowolnym momencie można przycisnąć przycisk „MAN”, „+” lub „-”, aby na mrugającym wyświetlaczu zobaczyć aktualne obroty wentylatora.
REGULACJA W TRYBIE SERWISOWYM
Ustawiając tryb serwisowy można:
- ograniczyć minimalne i maksymalne obroty silnika wentylatora (standardowo obroty min=0 i max=99 oznaczają pełen zakres regulacji prędkości (100%). Obroty min. można zwiększyć do wartości 40%, a obroty max. zmniejszyć do 60%,
- wybrać inną charakterystykę silnika (np. dla wyrobów firmy PRIMECOOLER),
- skorygować wskazania czujnika temperatury.
Aby załączyć tryb serwisowy należy trzymać przyciśnięty przycisk MAN podczas załączania zasilania regulatora. Na wyświetlaczu pojawi się symbol „LO” (obroty min) na zmianę z liczbą z zakresu 0...40, symbol „HI” (obroty max) na zmianę z liczbą z zakresu 60...99 , symbol „SL” (wybór charakterystyki silnika) na zmianę z liczba 0..1 lub symbol „CL” (korekcja czujnika temp.) na zmianę z liczbą -9…9.
Wartości parametrów zmieniamy przyciskami „+/-”, a rodzaj parametru ponownie przyciskając MAN. Po upływie 10 sekund bez przyciśnięcia żadnego przycisku nastąpi wyjście z procedury serwisowej bez zapamiętania nowych nastaw. Aby zakończyć procedurę serwisową z zapamiętaniem nowych nastaw należy przycisnąć przycisk AUTO - na wyświetlaczu pojawi się napis „HH”, a po chwili nastąpi restart regulatora.

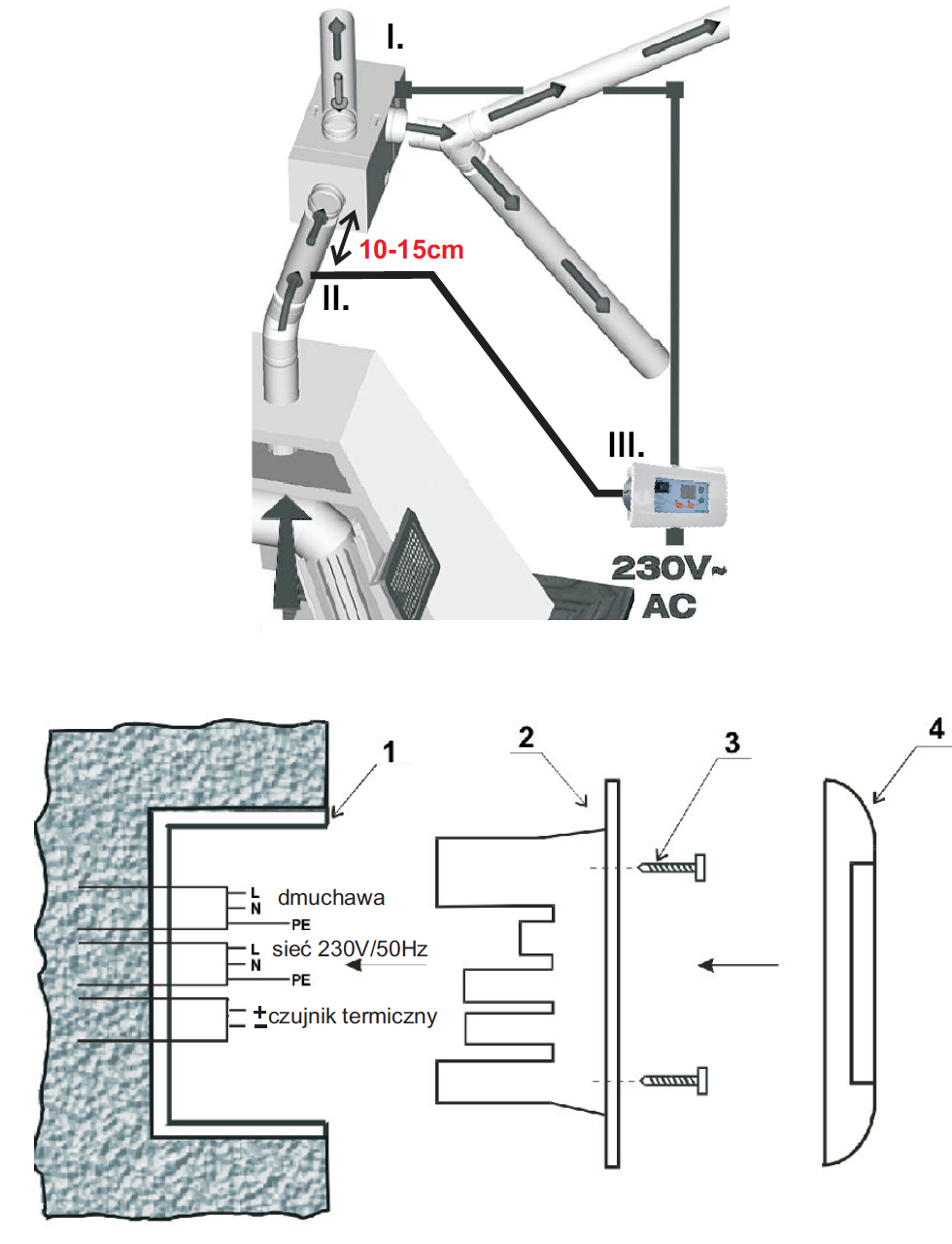

OZNACZENIA NA RYSUNKACH MONTAŻOWYCH:
- I. Wentylator
- II. Sonda termiczna
- III. Regulator RT-03C
- Puszka podtynkowa
- Regulator RT-03C
- Wkręty
- Maskownica
INSTALOWANIE REGULATORA
Przed podłączeniem regulatora należy upewnić się, że urządzenie które ma być kontrolowane nie jest podłączone do prądu i że napięcie zasilania wynosi 230V. Aparat nawiewowy powinien być podłączony do źródła zasilania z użyciem urządzenia różnicowego odcinania zasilania zgodnie z obowiązującymi przepisami.
Parametry elektryczne aparatu nawiewowego powinny być zgodne z danymi technicznymi regulatora (Imax=1A). Producent nie odpowiada za szkody wynikłe z nieprawidłowego użytkowania regulatora.
Najlepszym miejscem do montażu jest ściana obok kominka w pobliżu gniazda elektrycznego. Nie należy umieszczać regulatora w miejscu, gdzie temperatura może przekraczać 40°C. Połączenie zasilania i silnika dmuchawy należy dokonać zgodnie ze schematem elektrycznym znajdującym się w załączonej do regulatora instrukcji obsługi i montażu, Czujnik temperatury należy podłączyć wg zasady: przewód kolor czerwony (brązowy) zacisk „+”, przewód kolor biały (niebieski) zacisk „-”.
Czujnik regulatora musi być zamontowany bezpośrednio na wlocie ciepłego powietrza do turbiny, w odległości nie większej niż 10-20 cm od samego wlotu !!! Nie dopuszcza się umieszczenia czujnika w samym czopuchu kominka, ponieważ ze względu na wysokie temperatury dochodzące do 800°C ulega on natychmiastowemu uszkodzeniu.
PRZYKŁAD ZASTOSOWANIA DO ISTNIEJĄCEGO SYSTEMU DGP (1. - Sonda termiczna)
Dane techniczne i wymiary
Dane techniczne i wymiary: |
|
