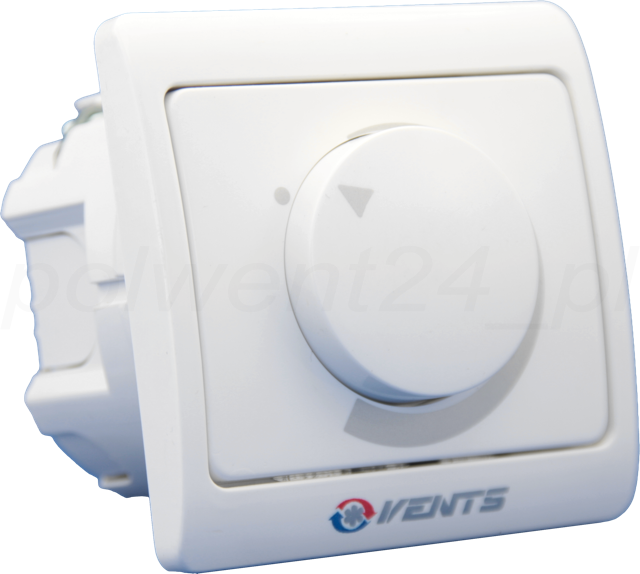

Regulator obrotów RS-1-400 podtynkowy

Tyrystorowy regulator prędkości RS-1-400 stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych wentylatorów sterowanych napięciem. Jest dopuszczalne sterowanie paroma wentylatorami jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

Obudowa regulatora jest wykonana z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

1. Pokrętło sterowania

2. Nakrętka

3. Przednia pokrywa z plakietką

4. Wkręty mocujące

5. Płyta montażowa z regulatorem

6. Puszka montażowa

W skrajnym prawym położeniu pokrętła regulatora, (obracając go zgodnie z ruchem wskazówek zegara), uzyskujemy maksymalną (nominalną) prędkość obrotów wentylatora. W skrajnym lewym położeniu pokrętła regulatora (obracając go przeciwnie do ruchów wskazówek zegara) uzyskujemy minimalną prędkość obrotów wentylatora, natomiast po przesunięciu pokrętła na kropkę znajdującą się na obudowie, regulator powoduje wyłączenie wentylatora.
UWAGA! Po włączeniu regulatora, należy natychmiast ustawić go w skrajne prawe położenie (maksymalna prędkość obrotówwentylatora), i dopiero po upływie około 15-20 sekund wyregulować żądaną prędkość.

W celu zabezpieczenia przed przeciążeniem regulator posiada wbudowany wymienny bezpiecznik topikowy.

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.

INSTRUKCJA I GWARANCJA REGULATORA DO POBRANIA
kliknij obrazek poniżej
