Regulator obrotów RT-10 N natynkowy

Indeks katalogowy: RT10N

Regulator do płynnej regulacji obrotów wentylatora
  • Dostępność: Dostępne
  • Czas dostawy: Czas wysyłki: 1-2 dni
  • Dostawa: od 18,99 zł (InPost Paczkomaty 24/7)
  • Maksymalna moc urządzenia [W]:
    • 400
  • Maksymalne obciążenie [A]:
    • 1,8
  • Gwarancja producenta:
    • 12 m-cy
  • Kraj pochodzenia:
  • Producent:
  • Waga z opakowaniem [kg]:
    • 0,5
319,35 zł -15% 271,45 zł brutto / szt. 220,69 zł netto + 23% VAT / szt.
Najniższa cena z 30 dni przed aktualną obniżką: 319,35 zł / szt. -15%
Dostępne rozmiary, kolory lub warianty (Indeks handlowy lub miniaturka):

Opis

REGULATOR OBROTÓW WENTYLATORA

TATAREK RT-10 Natynkowy

do precyzyjnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

  • PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
  • MAX. OBCIĄŻENIE PRĄDOWE - 1,8 A
  • MAX. MOC WENTYLATORA - 400 W
  • ZAKRES PŁYNNEJ REGULACJI OBROTÓW - 10÷100 %
  • WYBÓR RODZAJU PODŁĄCZONEGO URZĄDZENIA (OPIS PONIŻEJ)
  • RENOMOWANY POLSKI PRODUCENT - TATAREK
  • ZASILANIE - CIĄGŁE
  • WYSOKA JAKOŚĆ WYKONANIA
  • INSTALACJA NATYNKOWA (PUSZKA W KOMPLECIE)
  • PROSTA OBSŁUGA I MONTAŻ

OPIS:

Regulator RT10 został zaprojektowany do precyzyjnej regulacji obrotów różnych typów wentylatorów. Regulator jest przystosowany do współpracy z takimi silnikami, których obroty zależą od skutecznego napięcia podanego na silnik wentylatora. Elementem wykonawczym regulatora jest triak, który wysterowany w odpowiednim kącie fazowym, w stosunku do napięcia sieci, steruje silnikiem wentylatora.

Dopuszczalne jest sterowanie kilkoma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

BUDOWA:

Przedni panel wykonany jest ze szczotkowanej stali w kolorze "Inox" odpornej na korozję i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

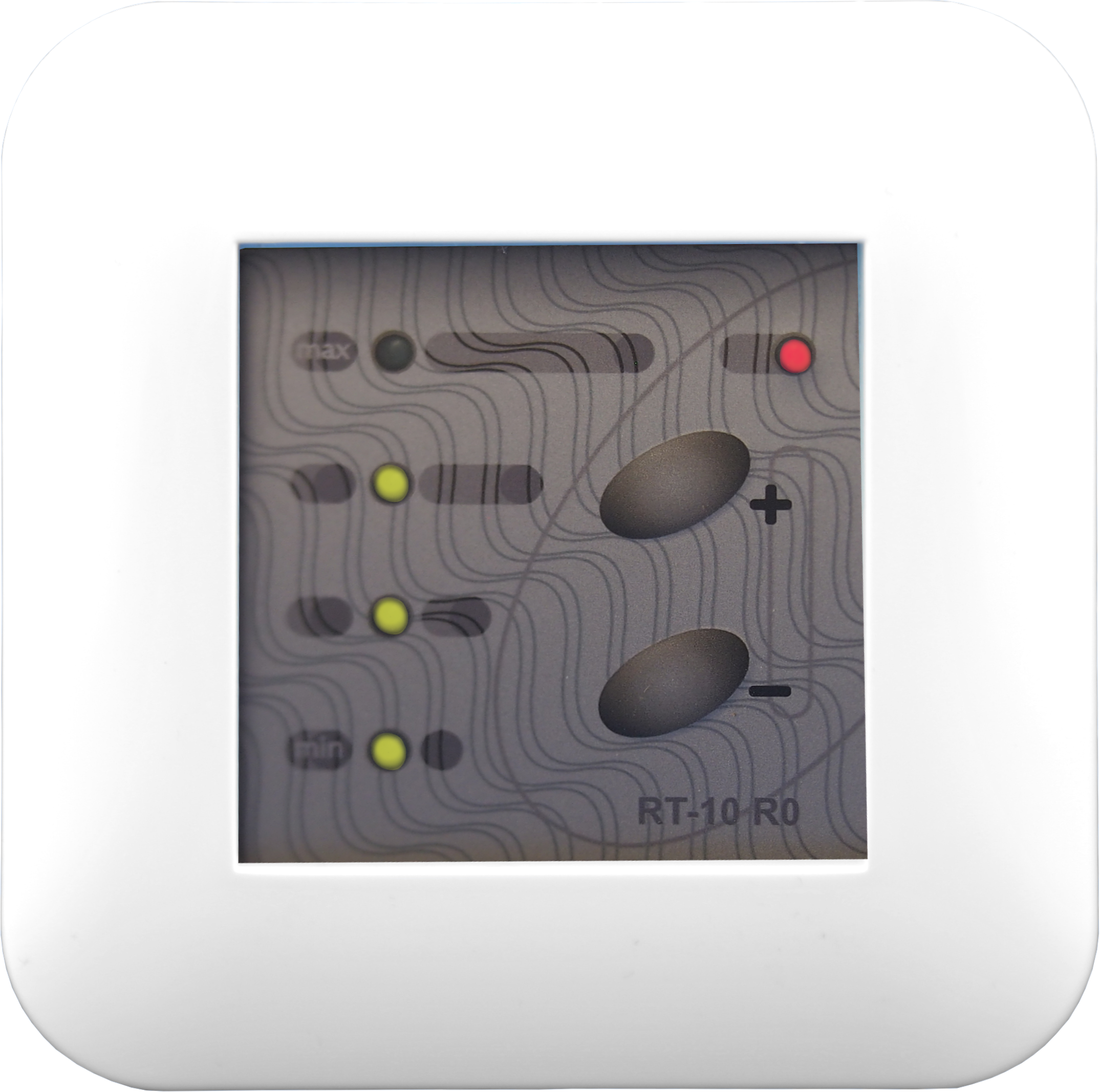

Na pulpicie po lewej stronie znajdują się cztery lampki sygnalizujące (1) stopień wysterowania. Przy wyłączonym wentylatorze wszystkie cztery lampki są wyłączone. Następnie wraz ze wzrostem obrotów zaczyna mrugać pierwsza lampka od dołu, najpierw krótkimi impulsami, później długimi. Przy dalszym wzroście obrotów lampka zaczyna świecić w sposób ciągły. Kolejne lampki sygnalizują jeszcze większe obroty wentylatora, aż do maksymalnych, gdzie wszystkie cztery lampki świecą w sposób ciągły. Po prawej stronie na pulpicie znajduje się lampka sygnalizująca obecność zasilania (3) doprowadzonego do regulatora oraz dwa przyciski (2), do zmiany obrotów wentylatora.

  1. Lampki sygnalizujące stopień wysterowania obrotów silnika
  2. Klawisze zwiększania i zmniejszania obrotów silnika
  3. Lampka sygnalizująca obecność zasilania

REGULACJA W TRYBIE SERWISOWYM

Aby zapewnić współpracę regulatora z możliwie szeroką gamą różnego rodzaju wentylatorów, regulator został wyposażony w dwa algorytmy sterowania. Dostosowanie sposobu sterowania do rodzaju wentylatora może zostać przeprowadzone w trybie serwisowym przez instalatora podczas instalacji regulatora, bądź przez producenta regulatora.

 1. Lampki określające wybór rodzaju dmuchawy (silnika wentylatora)

 2. Klawisz "+" służący do wejścia w tryb serwisowy

Wejście w tryb serwisowy następuje poprzez przytrzymanie klawisza (2) podczas podania napięcia zasilania na regulator.

REGULACJA W TRYBIE SERWISOWYM - WYBÓR ALGORYTMU STEROWANIA

Wyboru algorytmu powinien dokonać instalator regulatora podczas pierwszego uruchomienia.

Po uruchomieniu trybu serwisowego, klawiszem "" (3) zmieniamy rodzaj silnika wentylatora. Dwie lampki (1 lub 2) sygnalizują aktualnie wybrany rodzaj silnika.

Jeśli nie naciskamy klawisza przez czas ośmiu sekund regulator przechodzi do normalnej pracy.

Przykładowe rodzaje silników:

  • rodzaj pierwszy (miga lampka 1) - SEK 8, WBS 6 i podobne
  • rodzaj drugi (miga lampka 2) - RV 14 i podobne

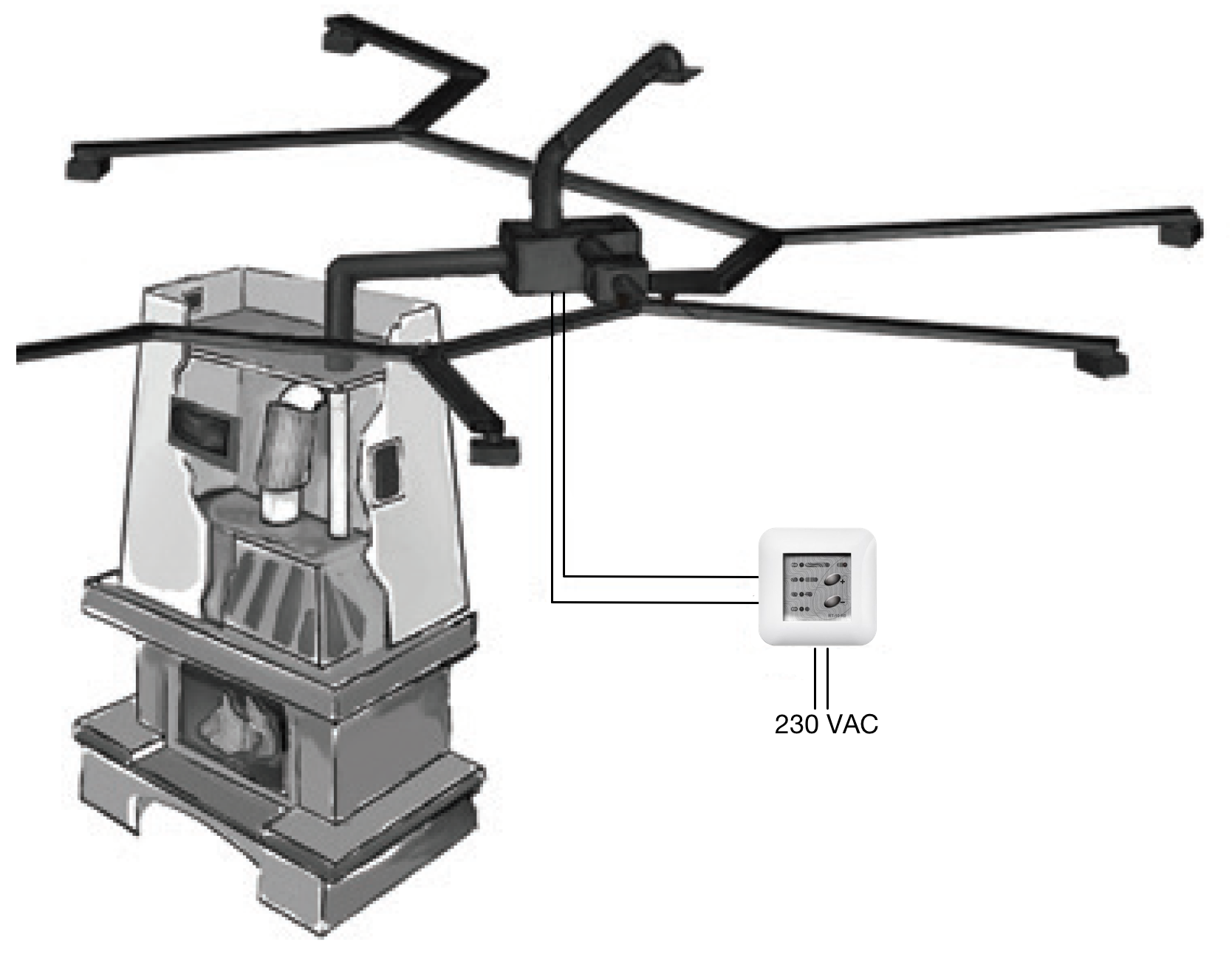

PRZYKŁAD ZASTOSOWANIA DO ISTNIEJĄCEGO SYSTEMU DGP









Dane techniczne i wymiary

Dane techniczne i wymiary:
  • DANE TECHNICZNE:

    Znamionowe napięcie zasilania 230 V
    Częstotliwość znamionowa 50 Hz
    Maksymalna moc wentylatora 1÷400 W
    Maksymalne obciążenie 1,8 A
    Zasilanie Ciągłe
    Bezpiecznik WTAF - 3,15A/250V
    Wymiary zewn. (razem z puszką natynkową) 81x81x43 mm
    Stopień ochrony IP 20



    SCHEMAT PODŁĄCZENIA:



    OZNACZENIA NA SCHEMACIE:

     1. Puszka natynkowa (w komplecie)

     2. Regulator RT-10

     3. Wkręty

     4. Maskownica
