OPIS:

Regulator RT10 został zaprojektowany do precyzyjnej regulacji obrotów różnych typów wentylatorów. Regulator jest przystosowany do współpracy z takimi silnikami, których obroty zależą od skutecznego napięcia podanego na silnik wentylatora. Elementem wykonawczym regulatora jest triak, który wysterowany w odpowiednim kącie fazowym, w stosunku do napięcia sieci, steruje silnikiem wentylatora.

Dopuszczalne jest sterowanie kilkoma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

BUDOWA:

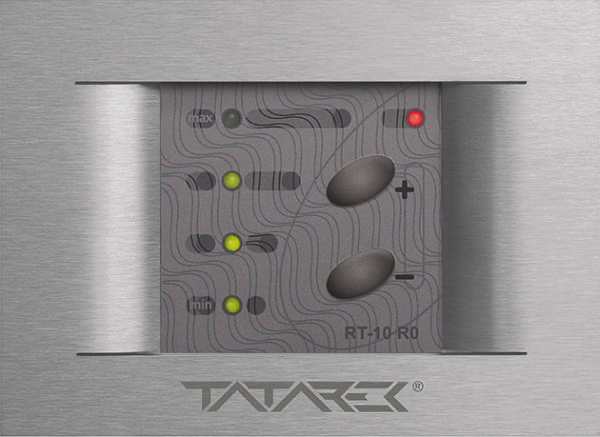

Przedni panel wykonany jest ze szczotkowanej stali w kolorze "Inox" odpornej na korozję i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

Na pulpicie po lewej stronie znajdują się cztery lampki sygnalizujące (1) stopień wysterowania. Przy wyłączonym wentylatorze wszystkie cztery lampki są wyłączone. Następnie wraz ze wzrostem obrotów zaczyna mrugać pierwsza lampka od dołu, najpierw krótkimi impulsami, później długimi. Przy dalszym wzroście obrotów lampka zaczyna świecić w sposób ciągły. Kolejne lampki sygnalizują jeszcze większe obroty wentylatora, aż do maksymalnych, gdzie wszystkie cztery lampki świecą w sposób ciągły. Po prawej stronie na pulpicie znajduje się lampka sygnalizująca obecność zasilania (3) doprowadzonego do regulatora oraz dwa przyciski (2), do zmiany obrotów wentylatora.

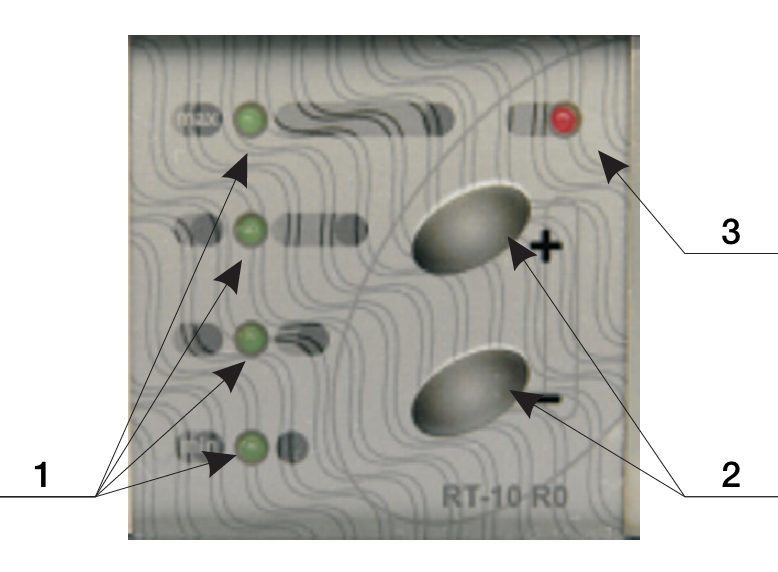

1. Lampki sygnalizujące stopień wysterowania obrotów silnika
2. Klawisze zwiększania i zmniejszania obrotów silnika
3. Lampka sygnalizująca obecność zasilania

REGULACJA W TRYBIE SERWISOWYM

Aby zapewnić współpracę regulatora z możliwie szeroką gamą różnego rodzaju wentylatorów, regulator został wyposażony w dwa algorytmy sterowania. Dostosowanie sposobu sterowania do rodzaju wentylatora może zostać przeprowadzone w trybie serwisowym przez instalatora podczas instalacji regulatora, bądź przez producenta regulatora.

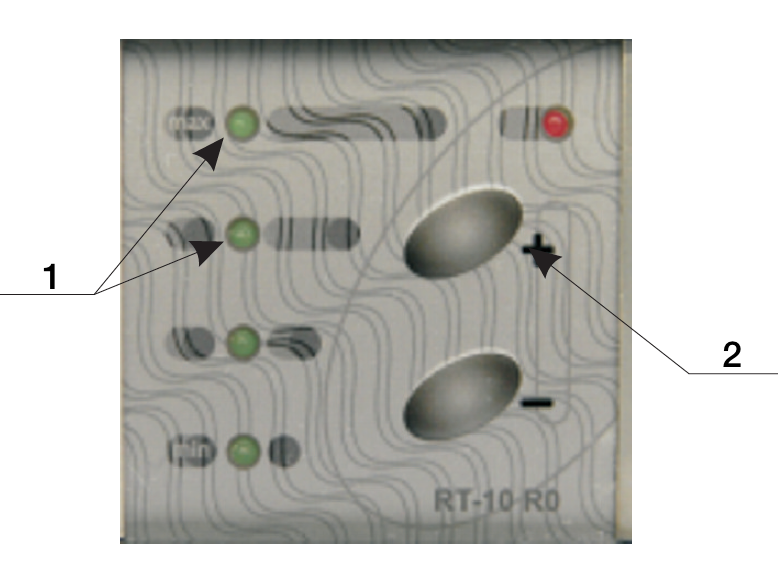

 1. Lampki określające wybór rodzaju dmuchawy (silnika wentylatora)

 2. Klawisz "+" służący do wejścia w tryb serwisowy

Wejście w tryb serwisowy następuje poprzez przytrzymanie klawisza (2) podczas podania napięcia zasilania na regulator.

REGULACJA W TRYBIE SERWISOWYM - WYBÓR ALGORYTMU STEROWANIA

Wyboru algorytmu powinien dokonać instalator regulatora podczas pierwszego uruchomienia.

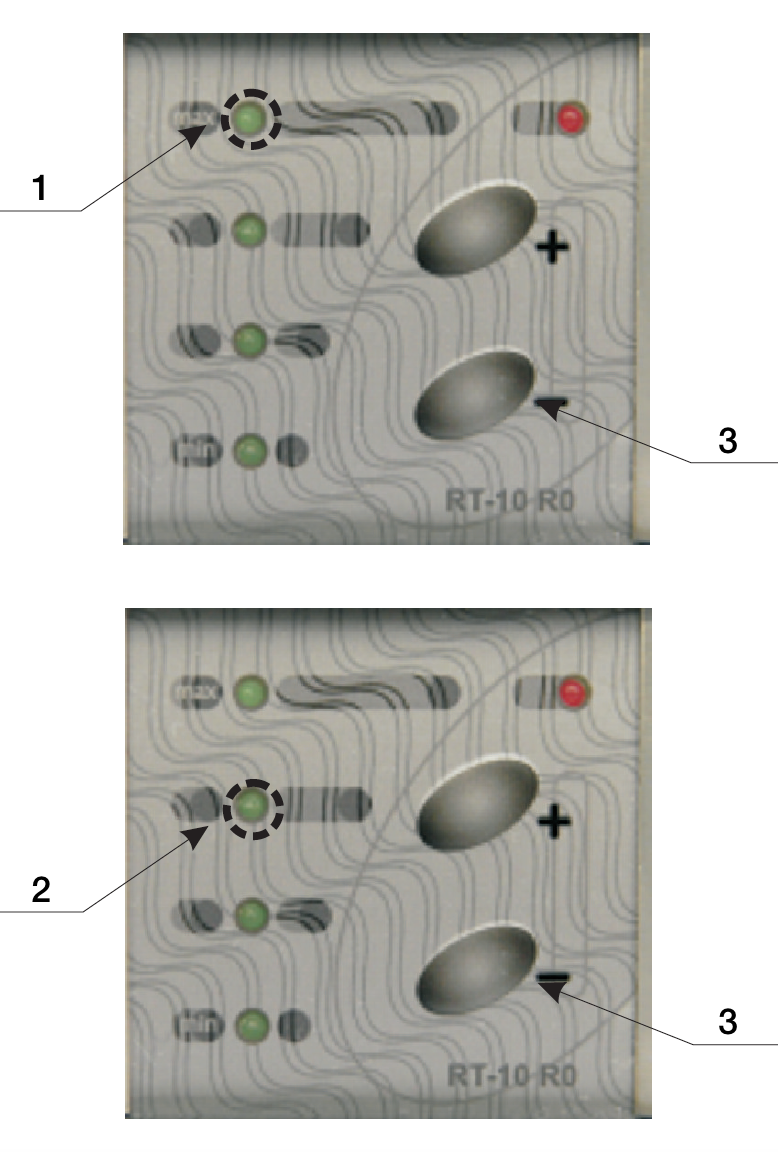

Po uruchomieniu trybu serwisowego, klawiszem "—" (3) zmieniamy rodzaj silnika wentylatora. Dwie lampki (1 lub 2) sygnalizują aktualnie wybrany rodzaj silnika.

Jeśli nie naciskamy klawisza przez czas ośmiu sekund regulator przechodzi do normalnej pracy.

Przykładowe rodzaje silników:

• rodzaj pierwszy (miga lampka 1) - SEK 8, WBS 6 i podobne
• rodzaj drugi (miga lampka 2) - RV 14 i podobne

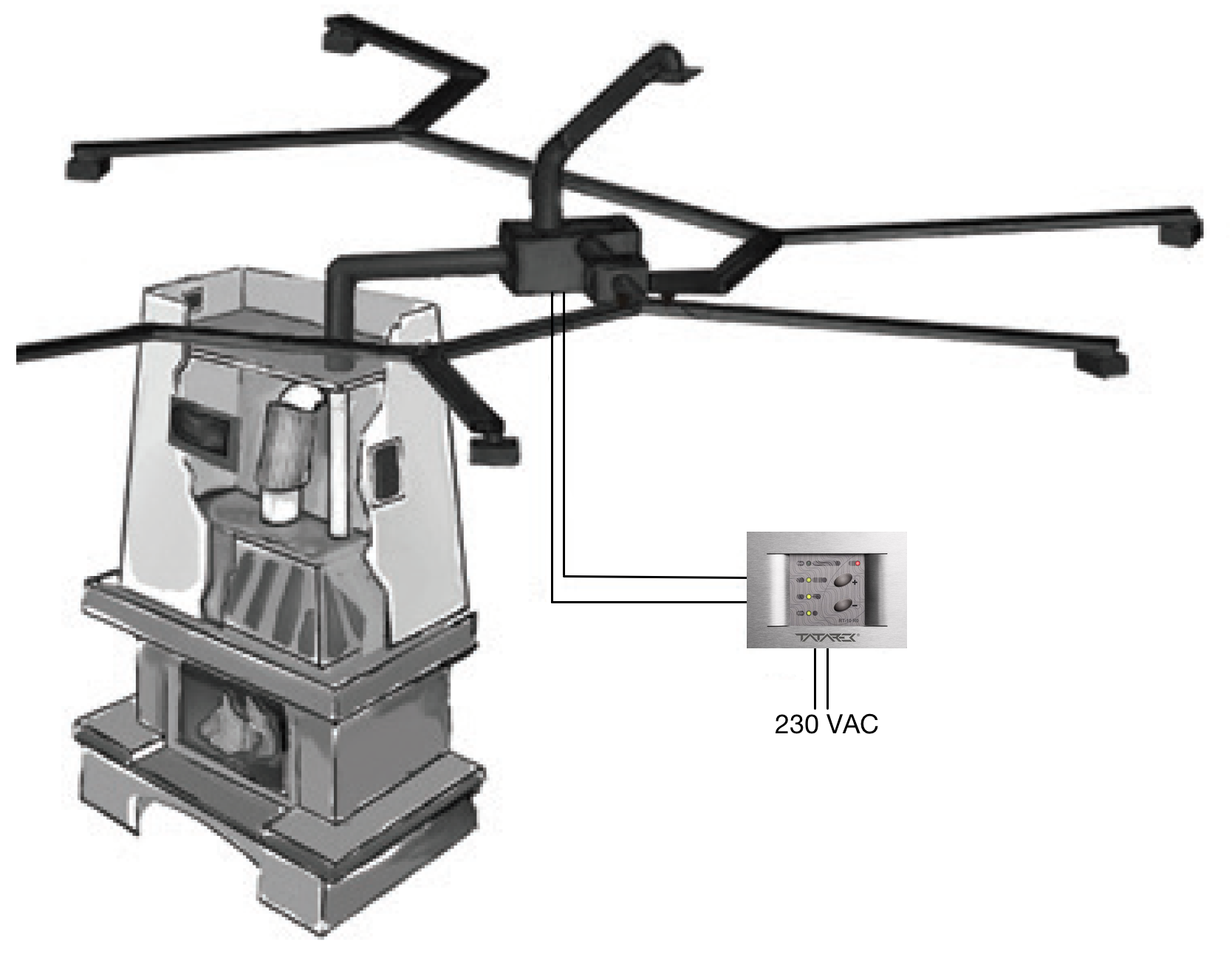

PRZYKŁAD ZASTOSOWANIA DO ISTNIEJĄCEGO SYSTEMU DGP
