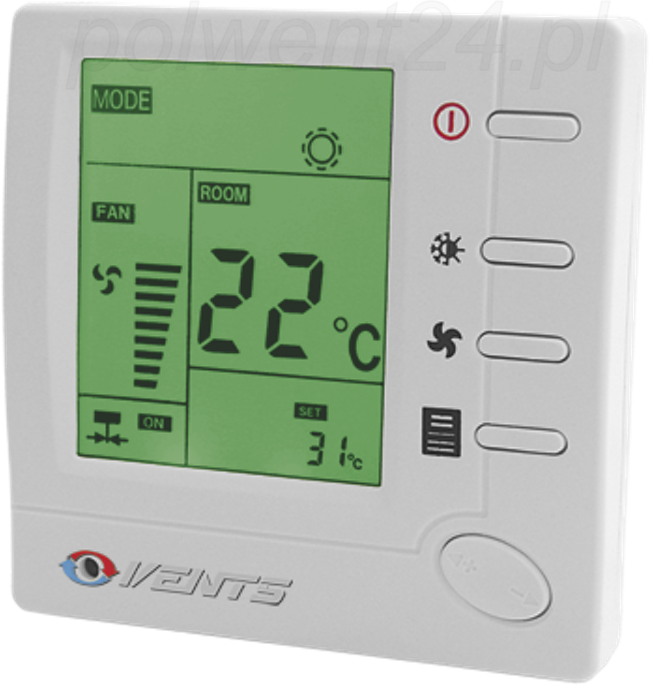

OPIS

Stosowany do sterowania temperaturowego w systemach wentylacji, ogrzewania i klimatyzowania powietrza jak również sterowania wentylatorami i zaworami agregatów ogrzewania powietrznego z trzy biegowymi wentylatorami 230 V. Pozwala w automatycznym systemie pracy zmieniać intensywność nagrzewania/chłodzenia.

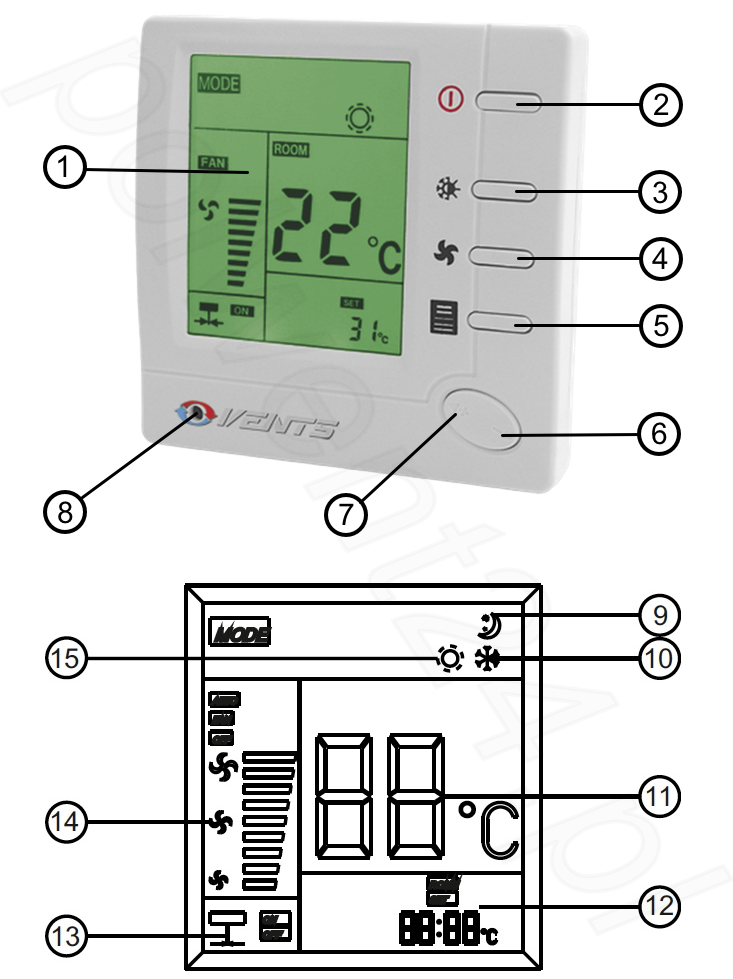

OPIS PRZYCISKÓW PANELA I WSKAŹNIKÓW WYŚWIETLACZA REGULATORA RTS-1-400

1. Wyświetlacz
2. Przycisk "zasilania"
3. Przycisk wyboru trybu (OGRZEWANIE, CHŁODZENIE)
4. Przycisk wyboru prędkości wentylatora (HIGH, MEDIUM, LOW, AUTO)
5. Przycisk wyboru trybu "noc"
6. Wzrost nastawień wartości temperatury
7. Zmniejszenie nastawień wartości temperatury
8. Odbiornik podczerwieni (tylko dla modelu RTSD-1-400)
9. Wskaźnik pracy w trybie nocnym
10. Wskaźnik pokazuje, że regulator ciepła działa w trybie chłodzenia
11. Temperatura w pomieszczeniu lub ustawiona temperatura
12. Pokazuje ustawioną temperaturę lub temperaturę w pomieszczeniu
13. Pokazuje, czy zawór z napędem jest włączony czy nie
14. Pokazuje wybór prędkości wentylatora
15. Pokazuje, że regulator ciepła działa w trybie ogrzewania

MONTAŻ

Pulpit sterowania jest przeznaczony do montażu wewnątrz pomieszczeń do instalacji podtynkowej. Proponowana wysokość montażu urządzenia 1,5 m od poziomu podłogi. Nie zaleca się ustawiania panela obok okna, drzwi, urządzeń grzewczych lub chłodzących.

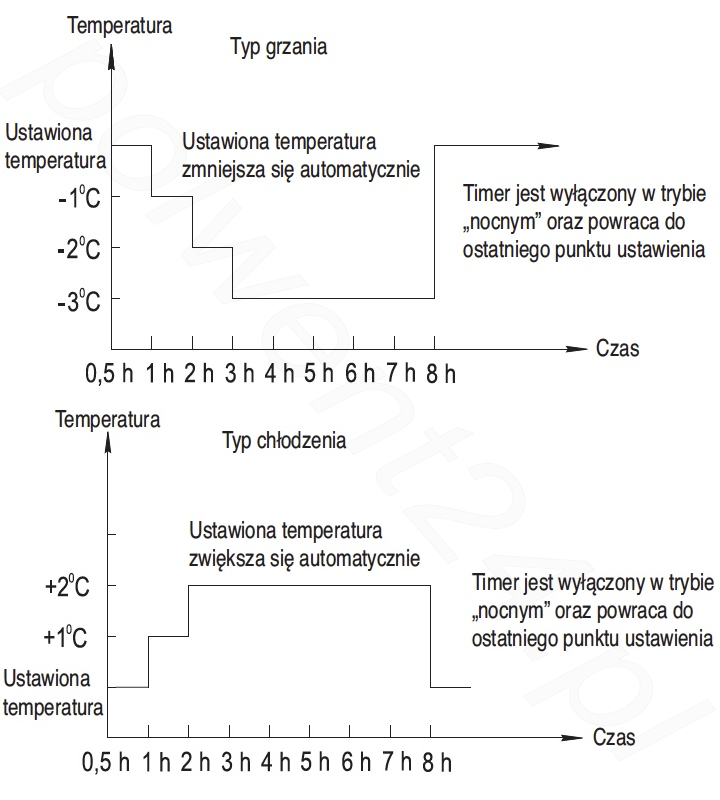

GRAFIK PRACY W SYSTEMIE NOCNYM

• Regulator temperatury jest ustawiony w systemie nagrzewania: za 30 minut po aktywacji nocnego systemu pracy temperatura w pomieszczeniu automatycznie obniża się o 1°C, następnie za godzinę obniża się o kolejny stopień. Po upływie godziny obniża się ponownie o 1°C i będzie utrzymywać się na tym poziomie przez najbliższe 8 godzin. Po włączeniu timera temperatura będzie automatycznie przywrócona do wyjściowego poziomu.
• Regulator temperatury jest ustawiony w systemie chłodzenia: za 30 minut po aktywacji nocnego systemu pracy temperatura w pomieszczeniu automatycznie się podwyższa o 1°C, po godzinie podwyższa się o kolejny 1°C, po upływie kolejnej godziny podwyższa się o 1°C i będzie utrzymywać się na danym poziomie jeszcze 8 godzin. Po wyłączeniu timera temperatura będzie przywrócona do wyjściowego poziomu automatycznie.
