Regulator obrotów RS-1-300 podtynkowy

Indeks katalogowy: RS-1-300

Regulator obrotów wentylatora
  • Dostępność: Dostępne
  • Czas dostawy: Czas wysyłki: 1-2 dni
  • Dostawa: od 16,99 zł (InPost Paczkomaty 24/7)
  • Maksymalna moc urządzenia [W]:
    • 300
  • Maksymalne obciążenie [A]:
    • 1,5
  • Gwarancja producenta:
    • 12 m-cy
  • Kraj pochodzenia:
  • Producent:
  • Waga z opakowaniem [kg]:
    • 0,4
177,11 zł -20% 141,00 zł brutto / szt. 114,63 zł netto + 23% VAT / szt.
Najniższa cena z 30 dni przed aktualną obniżką: 141,69 zł / szt. 0%
Dostępne rozmiary, kolory lub warianty (Indeks handlowy lub miniaturka):

Opis

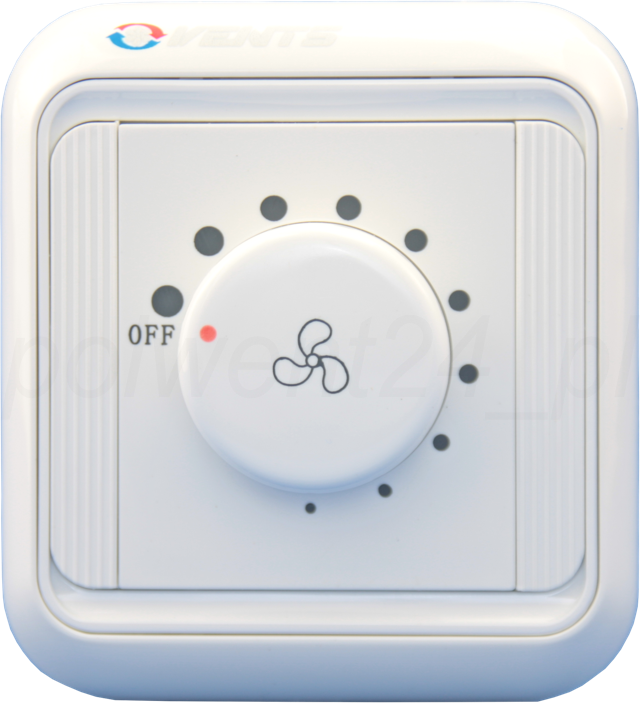

REGULATOR OBROTÓW WENTYLATORA

VENTS RS-1-300 Podtynkowy

do płynnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

  • PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
  • MAX. OBCIĄŻENIE PRĄDOWE - 1,5 A
  • MAX. MOC WENTYLATORA - 300 W
  • REGULACJA MINIMALNYCH OBROTÓW WENTYLATORA
  • RENOMOWANY PRODUCENT - VENTS
  • ZASILANIE - CIĄGŁE
  • WYSOKA JAKOŚĆ WYKONANIA
  • INSTALACJA PODTYNKOWA (PRZY POMOCY PUSZKI MKV-2 - PUSZKA SPRZEDAWANA ODDZIELNIE)
  • PROSTA OBSŁUGA I MONTAŻ

Tyrystorowy regulator prędkości RS-1-300 Stosuje się w systemach wentylacji w celu włączenia/wyłączenia i regulowania prędkości obrotów jednofazowych silników elektrycznych wentylatorów sterowanych napięciem. Jest dopuszczalne sterowanie paroma wentylatorami jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora.

Obudowa regulatora jest wykonana z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie na prędkość maksymalną odbywa się za pomocą obrotu pokrętła regulacji (rys.1). Regulowanie odbywa się od maksymalnego punktu do minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie). Punkt minimalnej prędkości obrotów ustala się poprzez regulowany potencjometr na płycie sterowania (rys.2).





Montaż (patrz rys. 3):
Ostrożnie odłączyć ramkę od korpusu regulatora.
Korzystając ze śrubokręta wyjąć zaślepki dekoracyjne.
Czynności niezbędne przy podłączaniu:
- odłączyć napięcie od doprowadzających przewodów sieci elektrycznej,
- usunąć izolację z końców przewodów na 5-7 mm, wprowadzić do oporu izolacji w gniazda
zacisków regulatora i zacisnąć śrubami końce przewodów w zaciskach,
- zamocować regulator wkrętami samogwintującymi w puszce montażowej poprzednio układając w
niej przewody doprowadzające sieci elektrycznej,
- następnie włożyć z powrotem zaślepki dekoracyjne i ramkę.

W celu zabezpieczenia przed przeciążeniem regulator posiada wbudowany wymienny bezpiecznik topikowy.

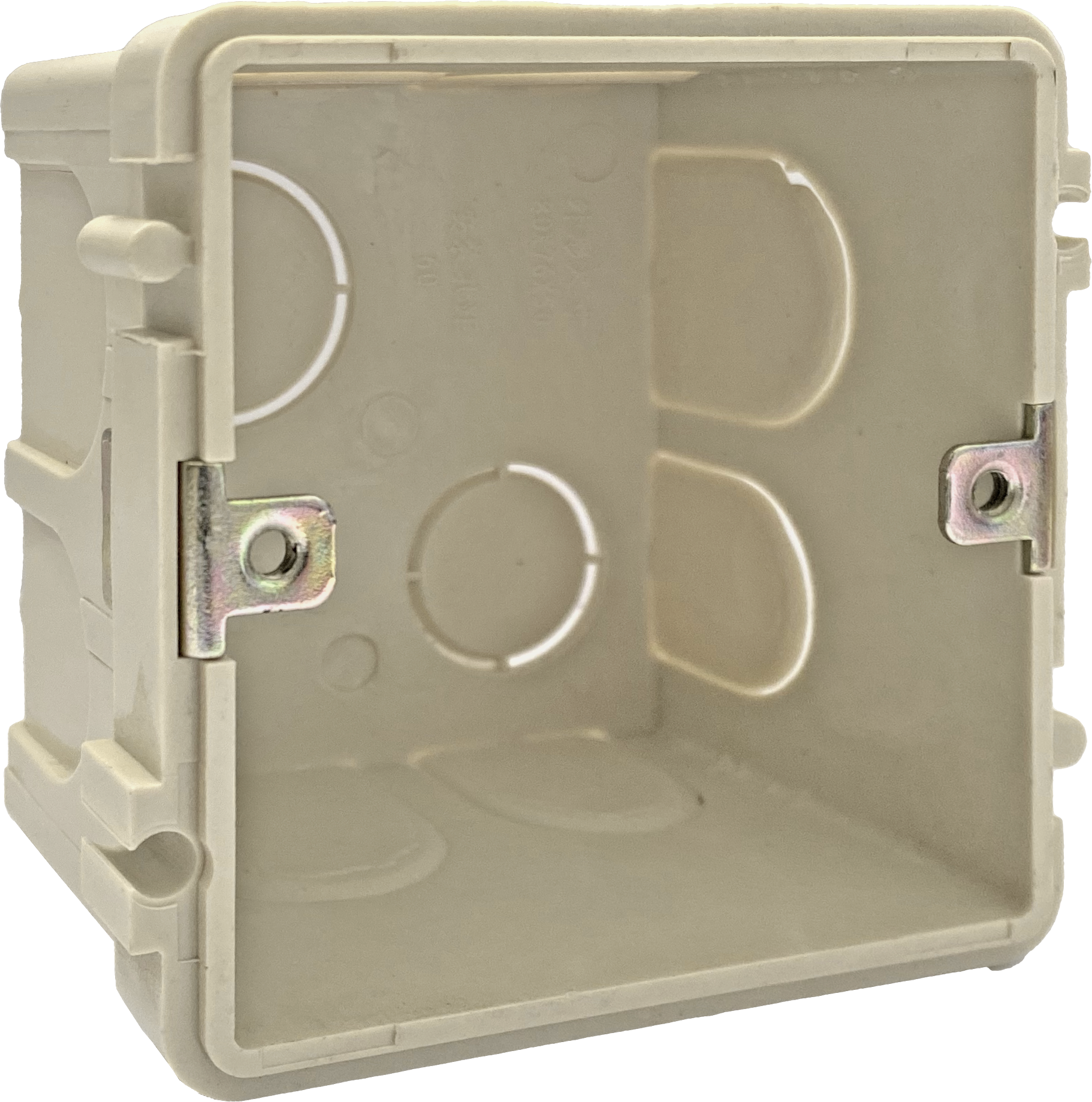

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy. Do zamontowania regulatora wymagana jest specjalna puszka podtynkowa - MKV-2 (puszka sprzedawana oddzielnie - kliknij obrazek poniżej, aby przejść do produktu)

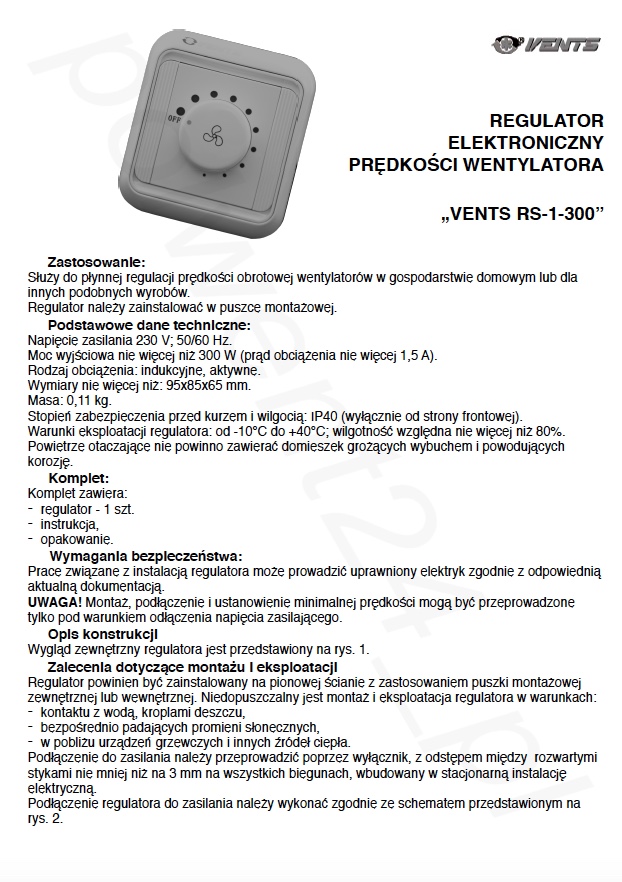

INSTRUKCJA I GWARANCJA REGULATORA DO POBRANIA
kliknij obrazek poniżej

Dane techniczne i wymiary

Dane techniczne i wymiary:
  •

    Znamionowe napięcie zasilania 230 V
    Częstotliwość znamionowa 50 Hz
    Maksymalna moc wentylatora 300 W
    Maksymalne obciążenie 1,5 A
    Zasilanie Ciągłe
    Bezpiecznik WTAF - 3,15A/250V
    Wymiary 95x85x60 mm
    Stopień ochrony IP 40



    SCHEMAT PODŁĄCZENIA:
