OPIS

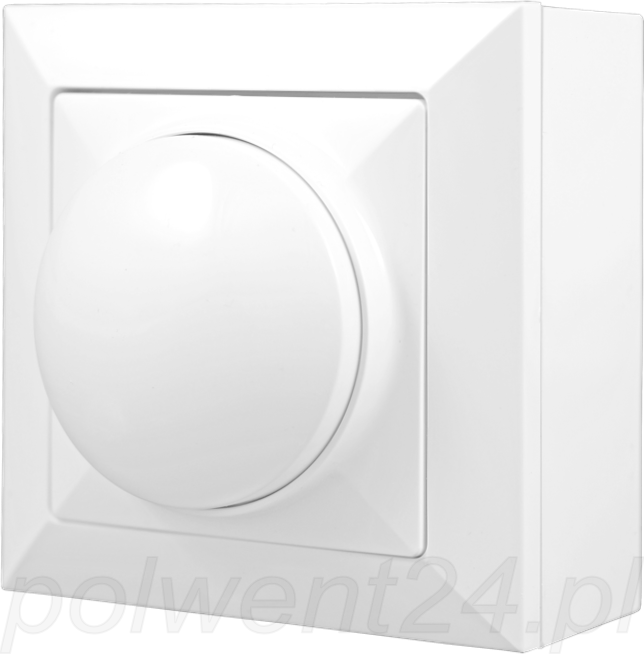

Tyrystorowy regulator prędkości VR-300 przeznaczony jest do płynnego regulowania prędkości obrotów silnika wentylatora o mocy nie przekraczającej 500 W.

Obudowa wentylatora jest wykonana z wysokiej jakości plastiku (ABS-u). Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie na prędkość maksymalną odbywa się za pomocą obrotu pokrętła sterowania. Regulowanie odbywa się od maksymalnego punktu do minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie). Punkt minimalnej prędkości obrotów ustala się poprzez regulowany potencjometr(1) na płytce drukowanej wewnątrz puszki regulatora (widoczne na zdjęciu poniżej).

Obwód wejściowy regulatora prędkości jest zabezpieczony przed przeciążeniem poprzez zamienny bezpiecznik. Regulator jest wyposażony również w filtr wysokoczęstotliwościowych zakłóceń.

SCHEMAT PODŁĄCZENIA:

1. Po zdjęciu pokrywy pokrętła i pokrywy regulatora podłączyć silnik wentylatora do torów N i FR oraz przewody zasilające do N i L do zacisków w regulatorze, tak jak pokazano na schemacie. W przypadku podłączenia wentylatora z kondensatorem, należy jedną stopkę kondensatora wpiąć do toru C.
2. Ustawić wentylator na minimalne obroty.
3. Potencjometrem do regulacji minimalnych obrotów (1) ustawić dopuszczalną wartość. Dobór minimalnych obrotów powinien być tak ustawiony, aby nie dopuścić do momentu, w którym wentylator przestaje się obracać.
4. Założyć z powrotem pokrywę i pokrętło wentylatora.
