Wentylator kominkowy zestaw naw. BANAN 3

WENTYLATOR - APARAT - TURBINA KOMINKOWA Z BYPASSEM I FILTREM


 DARCO BANAN 3



GŁÓWNE CECHY:

• ŚREDNICA PRZYŁĄCZY - 148 mm (DO KANAŁU 150 mm)
• WYSOKA WYDAJNOŚĆ - 800 m3/h
• AUTOMATYCZNY BYPASS Z FILTREM POWIETRZA
• MAX. TEMP.  PRZEPŁYWAJĄCEGO POWIETRZA - 150 °C
• GWARANCJA PRODUCENTA - 24 M-CE
• POLSKI PRODUCENT - DARCO
• CICHA I BEZAWARYJNA PRACA - ŁOŻYSKA KULOWE
• WBUDOWANY TERMOSTAT
• WYMIENNY BEZPIECZNIK
• PRZEWÓD PRZYŁĄCZENIOWY Z WTYCZKĄ - DŁ. 2 m

Domowy kominek to dla wielu osób przede wszystkim dekoracja. Tymczasem dzięki solidnemu wkładowi i dobrze zaprojektowanemu systemowi dystrybucji gorącego powietrza (DGP), może on być ekonomicznym źródłem ciepła. Nowoczesnym i obecnie często stosowanym rozwiązaniem jest montaż kominków z zamkniętą komorą spalania. Ciepło nie jest wtedy oddawane przez promieniowanie, jak w tradycyjnych kominkach, lecz rozprowadzane kanałami do poszczególnych pomieszczeń. Dzięki takiemu podejściu możemy ogrzewać nie tylko pomieszczenie, w którym znajduje się kominek, ale cały dom.
Ważnym elementem tego systemu jest sposób rozprowadzania ciepła. Znaczne zwiększenie możliwości grzewczych daje zamontowanie specjalnie do tego celu zaprojektowanych turbin, wymuszających obieg powietrza. Turbina kominkowa z bypassem to skuteczny, a zarazem bezpieczny sposób dystrybucji ciepłego powietrza w obiekcie. Zadaniem bypassu w turbinie kominkowej jest odpowiednie przygotowanie powietrza wpływającego do aparatu nawiewowego, dzięki czemu aparat nawiewowy nie przegrzewa się, w efekcie czego nie jest podatny na przedwczesne zużywanie. Turbina kominkowa z bypassem zapewnia efektywność ogrzewania kominkowego, przy jednoczesnym ograniczeniu kosztów eksploatacji poszczególnych komponentów systemu. Klientom poszukującym wysokiej jakości turbiny kominkowej z bypassem proponujemy rozwiązanie marki Draco. Wentylator kominkowy firmy Darco działa na zasadzie wytwarzania podciśnienia w komorze kominka. Zapraszamy także do zapoznania się z ofertą nasad i daszków kominkowych

PRZEZNACZENIE:
Aparat nawiewny AN z bypassem i filtrem BAN przeznaczony jest do rozprowadzenia ciepłego powietrza (max do 150 °C) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych. Bypass z termostatem bimetalowym napędzającym przepustnicę i metalowym filtrem, służy do przygotowania powietrza wpływającego do aparatu nawiewnego. Zabezpiecza aparat nawiewny przed jego przegrzaniem przez zassanie dodatkowego (chłodnego) powietrza z otoczenia. Zastosowany zawór zwrotny odcina dopływ gorącego powietrza do aparatu nawiewnego gdy on nie pracuje. Bimetal uchylając przepustnicę kieruje to powietrze z powrotem do otoczenia. Bypass posiada duży filtr metalowy o niewielkich oporach przepływu.

ZASADA DZIAŁANIA AUTOMATYCZNEGO BYPASSU

SCHEMAT PODŁĄCZENIA ELEMENTÓW DODATKOWYCH DO APARATU NAWIEWNEGO

MONTAŻ:

1.Umiejscowienie aparatu - zapewnić wentylację silnika, nie zabudowywać aparatu nawiewnego, uszkodzenia powstałe w wyniku nieprawidłowego montażu nie podlegają gwarancji.

2.Ustawienie - ustawić aparat nawiewny na gumowych nóżkach w odległości do 4 m od paleniska, rozmieszczając jednocześnie wyloty ciepłego powietrza nie dalej niż 10 m od aparatu.

Uwaga:
W żadnym przypadku aparatu nie wolno montować w kapie kominka, ponadto:

• zabrania się zabudowy aparatu nawiewnego materiałami izolacyjnymi (komora przepływowa aparatu jest izolowana),
• aparat należy umieścić w miejscu łatwo dostępnym, w którym będzie zapewniony dopływ powietrza dla odpowiedniej wentylacji silnika,
• aparatu nie należy montować w pomieszczeniach o dużej, nienaturalnej wilgotności oraz w miejscach, gdzie może dojść do zalania wodą,
• nie wolno załączać aparatu, jeśli w aparacie lub w przewodach rozprowadzających ciepło znajdują się zanieczyszczenia lub jakiekolwiek przedmioty i ciecze,
• nie wolno załączać aparatu przy dużym zapyleniu pomieszczenia, w którym znajduje się kominek np. podczas budowy kominka i cięcia piłą elementów z kamienia.

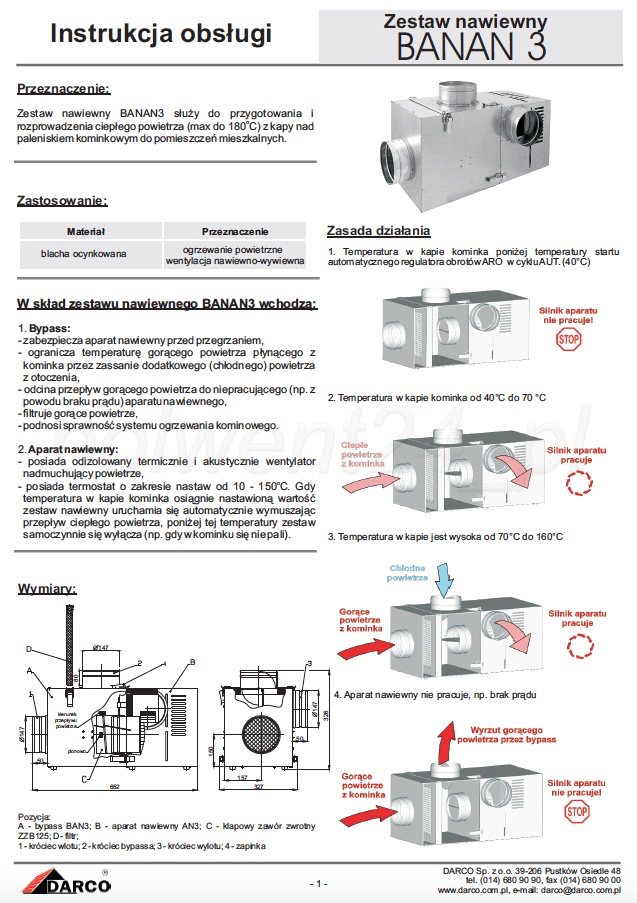

Instrukcja z kartą gwarancyjną oraz deklaracja zgodności do pobrania

kliknij obrazek poniżej
