Rekuperator ścienny - systemy jednorurowe do pojedynczych pomieszczeń
  • Dostępne kolory:
    • biały
  • Głośność [dB(A)/3m]:
    • od 24
  • Sprawność odzysku ciepła [%]:
    • do 85
  • Wydatek powietrza max [m3/h]:
    • 60
  • Średnica kanału [mm]:
    • 160
  • Gwarancja producenta:
    • 24 m-ce
  • Kraj pochodzenia:
  • Producent:
  • Waga z opakowaniem [kg]:
    • 10

Centrala VENTO Expert Duo A30-1 S10W V.2

Indeks katalogowy: VENTOEX.A30-1DuoS10W

  • Dostępność: Dostępne
  • Czas dostawy: Czas wysyłki: 2-3 dni
  • Dostawa: od 0,00 zł (Kurier DHL)
3 739,20 zł -20% 2 991,00 zł brutto / szt. 2 431,71 zł netto + 23% VAT / szt.
Najniższa cena z 30 dni przed aktualną obniżką: 2 499,00 zł / szt. +20%
Dostępne rozmiary, kolory lub warianty (Indeks handlowy lub miniaturka):

Opis

REKUPERATOR - wentylator decentralny - systemy jednorurowe do pojedynczych pomieszczeń

BLAUBERG VENTO EXPERT A30-1 S10 W V.2 DUO WiFi

do instalacji w pomieszczeniach typu łazienka, kuchnia

GŁÓWNE CECHY:

  • Wysoka wydajność - max. 60 m3/h (16 l/s)
  • Średnica kanału wentylacyjnego - 160 mm
  • prędkość obrotowa max - 2500 obr./min.
  • poziom hałasu - od 24 dB(A) / 3m
  • Tłumienie hałasu ulicznego zgodnie z PN-EN 20140 - 42 dB(A)
  • sprawność odzysku ciepła - do 85%
  • napięcie zasilania - 230V / 50Hz
  • W zestawie pilot zdalnego sterowania
  • Wskaźnik wymiany filtrów
  • Funkcja komunikacji przez sieć WiFi w celu zapewnienia skoordynowanego działania kilku jednostek wentylacyjnych
  • Sterowanie za pomocą aplikacji mobilnej na smartfon lub tablet z systemem Android lub iOS
  • Temperatura transportowanego powietrza - -20....+40 [°C]
  • ceramiczny, higroskopijny (zdolny do pochłaniania pary wodnej  i wody - brak efektu skraplania), akumulacyjny wymiennik ciepła
  • Klasa efektywności energetycznej - A
  • Urządzenie jest zaprojektowane do pracy w pomieszczeniu w następujących warunkach: temperatura powietrza zewnętrznego od -15 °C (-5 °F) do +40 °C (104 °F) i wilgotność względna w pomieszczeniu do 65 %;
  • renomowany producent - BLAUBERG

PRZEZNACZENIE:

  • Efektywna energooszczędna nawiewno-wywiewna wentylacja do montażu w pomieszczeniach o podwyższonej wilgotności takich jak kuchnia czy łazienka. Pozostałe pomieszczenia mogą być wentylowane przez VENTO Expert A50 lub A100 (dostępne na naszych innych aukcjach).
  • Zapewnienie równowagi wilgotności oraz regulowanej wymiany powietrza w celu stworzenia indywidualnego mikroklimatu. Utworzenie systemu wentylacji nawiewno-wywiewnej na bazie kilku jednostek sterowanych centralnie.

Urządzenie składa się z montowanego w pomieszczeniu panelu wewnętrznego z dekoracyjnym panelem przednim, kompaktowego modułu wewnętrznego z wymiennikiem, kanału wentylacyjnego z izolacją akustyczną i zewnętrznego wylotu wentylacyjnego. Podstawową częścią funkcjonalną urządzenia jest kompaktowy moduł wewnętrzny z wymiennikiem ciepła. W skład kompaktowego modułu wewnętrznego wchodzi wentylator, wymiennik ciepła i dwa filtry, zapewniające wstępną filtrację powietrza oraz zapobiegające przedostawaniu się pyłu i ciał obcych do wymiennika ciepła i wentylatora. Panel wewnętrzny jest wyposażony w żaluzje ochronne, które zamykają się przy wyłączeniu urządzenia i chronią przed ciągiem wstecznym, eliminując ryzyko powstawania przeciągów.

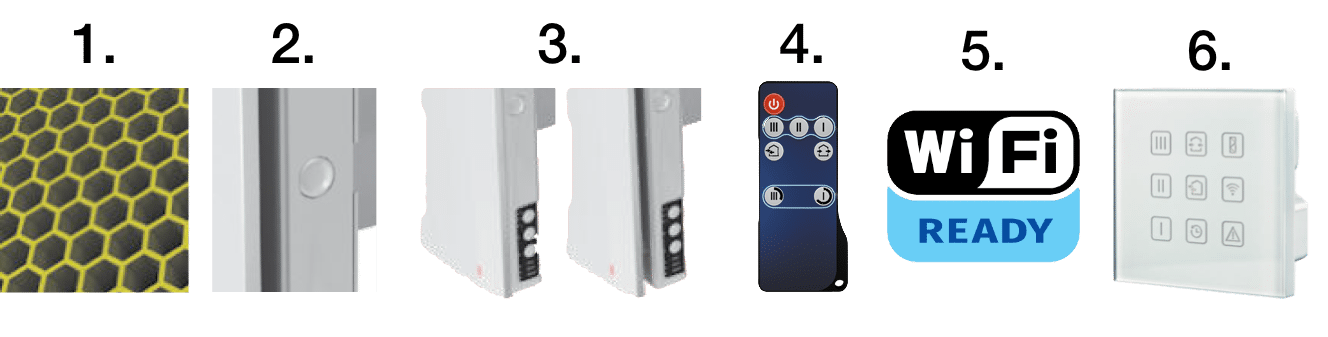

ZALETY URZĄDZENIA

  1. Skuteczność odzysku ciepła o jednym z najwyższych wskaźników ze względu na innowacyjną heksagonalną strukturę komórek wymiennika ciepła
  2. Łatwa obsługa. Blok wewnętrzny otwiera się za pomocą lekkiego naciśnięcia z obu stron.
  3. Zintegrowany panel sterujący.
  4. Bezdotykowa obsługa dzięki znajdującemu się w komplecie pilotowi zdalnego sterowania zapewniającemu obsługę wszystkich ustawień i regulacji.
  5. Wbudowany moduł komunikacji bezprzewodowej Wi-Fi do sterowania jednostką za pomocą urządzenia z systemem Android lub iOS.
  6. Możliwość dokupienia sterownika naściennego bezprzewodowego. Jednostki wentylacyjne (rekuperatory VENTO EXPERT) są podłączone do panelu sterującego przez Wi-Fi.

BUDOWA URZĄDZENIA

  1. Panel przedni
  2. Ceramiczny, akumulacyjny wymiennik ciepła
  3. Wentylatory z rewersyjnym silnikiem EC
  4. Separator strumieni powietrza
  5. Okap zewnętrzny
  6. Kanał wentylacyjny
  7. Zintegrowany panel sterowania
  8. Filtry powietrza



ODZYSK CIEPŁA I WILGOCI - ZASADA DZIAŁANIA URZĄDZENIA W ZIMIE

Oznaczenia na schemacie:

  • F1 Faza pierwsza (70 sekund) - usuwanie powietrza z pomieszczenia - dzięki dwóm kanałom wentylacyjnym w urządzeniu następuje jednocześnie nawiew oraz wywiew powietrza. Jeden wentylator dostarcza świeże i zimne powietrze z zewnątrz, które przepływa przez odpowiednią część wymiennika ceramicznego odbierając od niego zakumulowane ciepło oraz wilgoć.
  • F2 - Faza druga (70 sekund) - doprowadzanie powietrza do pomieszczenia - w tym samym czasie drugi wentylator wywiewa ciepłe powietrze z pomieszczenia, które przepływa przez drugą część regeneratora stopniowo go nagrzewając i oddając część wilgoci. Po 70 sekundach pracy wentylatory zmieniają kierunki obrotów i rozpoczynają się procesy przeciwne.
  • TZ - Temperatura zewnętrzna
  • TW - Temperatura wewnętrzna



STEROWANIE

I. Przy pomocy pilota zdalnego sterowania

  1. Włączanie/wyłączanie
  2. Trzy biegi wentylatora
  3. Tryb wietrzenia
  4. Tryb odzysku ciepła
  5. Tryb nocny: 8 godzin pracy na najniższym biegu
  6. ryb "Party": 4 godziny pracy na najwyższym biegu

II. Przy pomocy panelu sterującego na urządzeniu

  1. Wybór prędkości i wyłączanie
  2. Tryb odzysku ciepła
  3. Tryb wietrzenia

Urządzenie posiada wbudowany czujnik wilgotności do kontrolowania wilgotności w pomieszczeniu. Jeżeli wilgotność powietrza przekroczy wielkość zadaną to urządzenie przełączy sie na najwyższe obroty niezależnie od innych jednostek w systemie.

III. Sterowanie przy pomocy aplikacji na urządzenia mobilne

  • Sterowanie pracą urządzenia za pomocą aplikacji mobilnej na smartfon lub tablet
  • Zsynchronizowane działanie urządzeń, dzięki połączeniu przez sieć Wi-Fi
  • Sterowanie systemem wentylacji za pomocą usługi w chmurze z dowolnego miejsca na świecie
  • Urządzenia mogą być połączone przez sieć Wi-Fi. Aplikacja Blauberg Vento V.2 jest dostępna w Google Play i App Store.

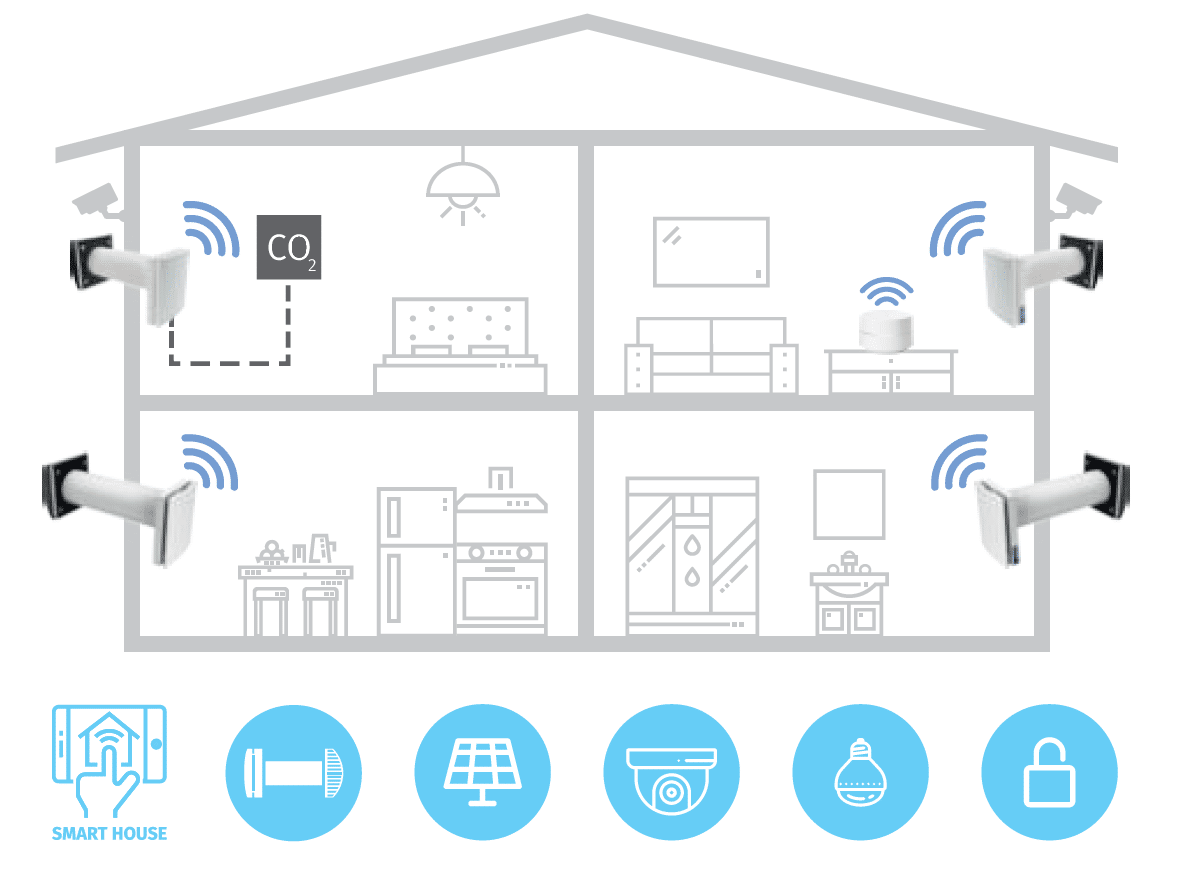

IV. Sterowanie w połączeniu z systemami inteligentnymi (Smart House)

  • Możliwość połączenia do systemu inteligentnego budynku lub do systemu zarządzania budynkiem (BMS) przez sieć Wi-Fi

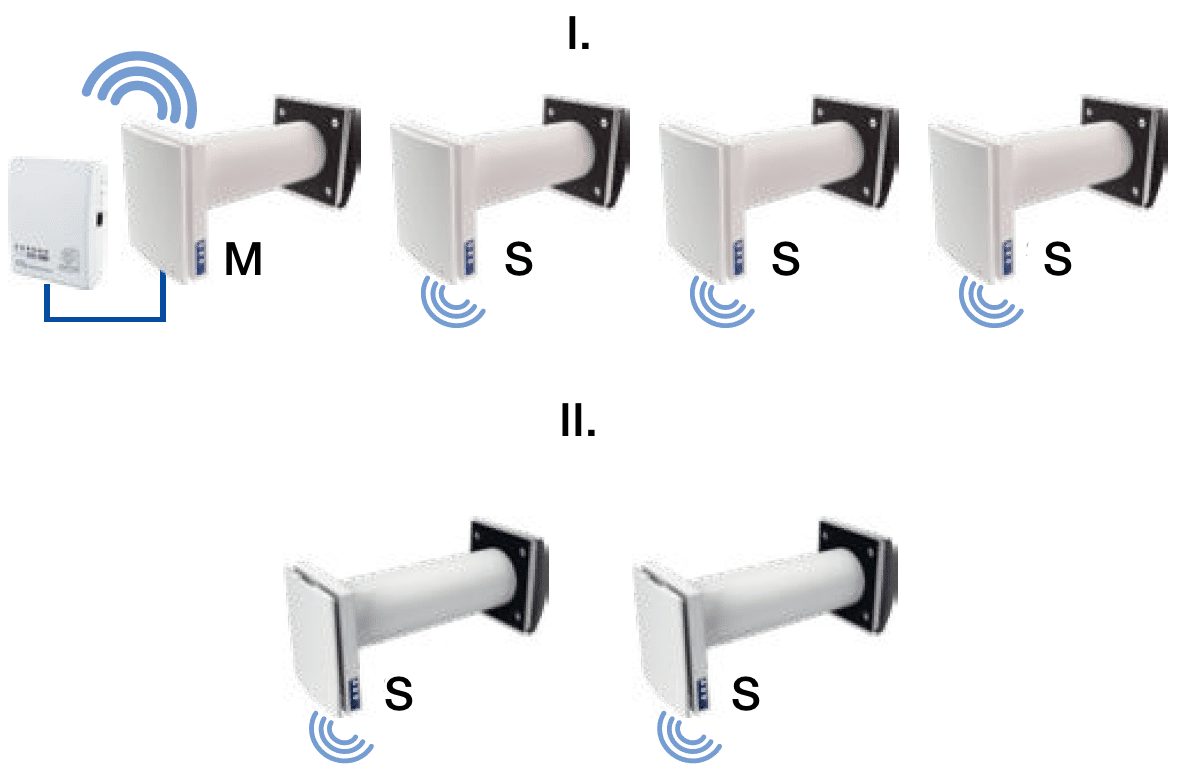

VENTO Expert A30-1 S10 W V.2 DUO może działać jako niezależna jednostka wentylacyjna lub może być podłączona do innych jednostek i być sterowana za pomocą jednostki głównej (Master). W danym przypadku, tylko jedna jednostka otrzymuje sygnał z pilota zdalnego sterowania.

Oznaczenia na schemacie:

  • I. - pomieszczenia typu salon, sypialnia, pokój (urządzenie VENTO EXPERT A50-1 S10 W V.2)
  • II. - pomieszczenia typu kuchnia, łazienka (urządzenie VENTO EXPERT DUO A30-1 S10 W V.2)
  • M - jednostka master - nadrzędna
  • S - jednostki slave - podrzędne

Urządzenie może pracować w dwóch trybach:

Master (nadrzędna). W danym trybie urządzenie pełni funkcję jednostki nadrzędnej. Podrzędne jednostki wentylacyjne (Slave) i urządzenia mobilne są podłączane za pomocą Wi-Fi. Sterowanie nadrzędną jednostką wentylacyjną (Master) odbywa się za pomocą urządzenia mobilnego, pilota zdalnego sterowania lub przycisków dotykowych na obudowie urządzenia. Sygnał sterujący jest automatycznie przesyłany do podrzędnych jednostek wentylacyjnych (Slave). W danym trybie urządzenie odbiera sygnały czujników (czujnik wilgotności, zewnętrzny czujnik cyfrowy, zewnętrzny czujnik analogowy 0-10 V) i przechodzi w odpowiedni tryb pracy.

Slave (podrzędna). W danym trybie urządzenie pełni funkcję jednostki podrzędnej. Centrala wentylacyjna odbiera sygnały sterujące tylko od nadrzędnej jednostki wentylacyjnej (Master). Wszystkie pozostałe sygnały, przesyłane z innych urządzeń sterujących, nie są odbierane. W danym trybie jednostki wentylacyjne Vento Expert nie reagują na sygnały z czujników. W przypadku braku łączności z nadrzędną jednostką wentylacyjną powyżej 20 sekund następuje automatyczne przejście urządzenia w tryb Standby.



MONTAŻ

Urządzenie przeznaczone jest do montażu w ścianie wewnętrznej, poprzez przygotowany wcześniej otwór w zewnętrznej ścianie budynku.

Optymalnym rozwiązaniem jest montaż parzystej ilości jednostek pracujących cyklicznie i w przeciwfazie. Oznacza to, że część urządzeń jednocześnie zapewnia dopływ świeżego powietrza z zewnątrz, a część - usuwa zanieczyszczone powietrze z pomieszczenia. Pozwala to na wysokoefektywną, zbilansowaną wentylację.

Podczas budowy nowych budynków montaż urządzeń odbywa się w dwóch etapach:

  • Montaż wstępny: podczas wykonywania wewnętrznych i zewnętrznych elewacji (instalacja kanału wentylacyjnego i wylotu zewnętrznego z okapem, prowadzenie kabli).
  • Montaż końcowy: przed oddaniem domu do użytku. Instalacja pojemnika z wymiennikiem, wentylatorem i filtrami, montaż i podłą- czenie wewnętrznego bloku ze sterowaniem oraz żaluzji.

W skład zestawu wchodzi:

  • Blok wewnętrzny urządzenia - 1 szt.
  • Kanał wentylacyjny - 1 szt.
  • Izolator akustyczny - 1 szt.
  • Separator strumienia powietrza - 3 szt.
  • Pojemnik z wymiennikiem ciepła - 1 szt.
  • Zewnętrzny wylot wentylacyjny - 1 szt.
  • Pilot zdalnego sterowania - 1 szt.
  • Kabel USB -A - USB mini - 1 szt.
  • Szablon tekturowy - 1 szt.
  • Zestaw montażowy - 2 op.
  • Podręcznik użytkownika - 1 szt.
  • Instrukcja montażu wylotu wentylacyjnego - 1 szt.
  • Opakowanie - 1 szt.

FILTRY

Filtry należy czyścić raz na 3 miesiące lub częściej w zależności od stanu ich zanieczyszczenia.

  • Wskaźnik wymiany filtrów (Filter) zaczyna świecić po upływie 90 dni od daty instalacji modułu wewnętrznego.
  • Umyć i wysuszyć filtry. Suche filtry zainstalować na pierwotnym miejscu i złożyć urządzenie, wykonując czynności w odwrotnej kolejności.
  • Filtry można czyścić za pomocą odkurzacza.
  • Okres eksploatacji filtra wynosi 3 lata.

Nawet podczas regularnej konserwacji filtrów na wymienniku ciepła i wentylatorze może osadzać się pył.

  • W celu zachowania wysokiej skuteczności wymiany ciepła należy regularnie oczyszczać rekuperator.
  • Rekuperator należy oczyszczać za pomocą odkurzacza nie rzadziej niż raz w roku.

Dane techniczne i wymiary

Dane techniczne i wymiary:
  • DANE TECHNICZNE



    WYMIARY [mm]
