Rekuperator ścienny - systemy jednorurowe do pojedynczych pomieszczeń
  • Dostępne kolory:
    • biały
  • Głośność [dB(A)/3m]:
    • od 11
  • Sprawność odzysku ciepła [%]:
    • do 93
  • Wydatek powietrza max [m3/h]:
    • 50
  • Średnica kanału [mm]:
    • 160
  • Gwarancja producenta:
    • 24 m-ce
  • Kraj pochodzenia:
  • Producent:
  • Waga z opakowaniem [kg]:
    • 10

Centrala VENTO Expert A50-1 S10W V.2

Indeks katalogowy: VENTOEX.A50-1S10WV.2

  • Dostępność: Dostępne
  • Czas dostawy: Czas wysyłki: 2-3 dni
  • Dostawa: od 0,00 zł (Kurier DHL)
3 345,60 zł -20% 2 676,00 zł brutto / szt. 2 175,61 zł netto + 23% VAT / szt.
Najniższa cena z 30 dni przed aktualną obniżką: 2 184,00 zł / szt. +23%
Dostępne rozmiary, kolory lub warianty (Indeks handlowy lub miniaturka):

Opis

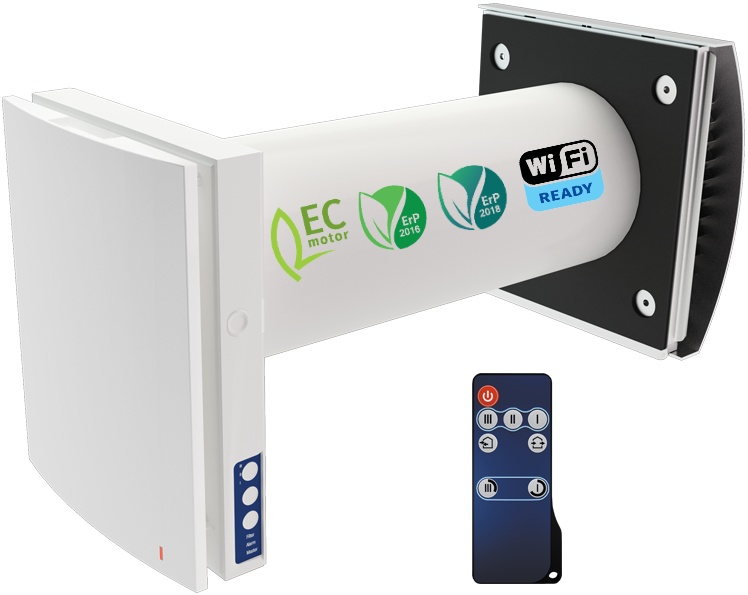

REKUPERATOR - wentylator decentralny - systemy jednorurowe do pojedynczych pomieszczeń

BLAUBERG VENTO EXPERT A50-1 S10 W V.2 WiFi

do instalacji w pomieszczeniach "czystych" tj. pokoje, salony i sypialnie

GŁÓWNE CECHY:

  • Wysoka wydajność - max. 50 m3/h (14 l/s)
  • Średnica kanału wentylacyjnego - 160 mm
  • prędkość obrotowa max: 1900
  • poziom hałasu: od 11 dB(A) / 3m
  • Tłumienie hałasu ulicznego zgodnie z PN-EN 20140 - 42 dB(A)
  • sprawność odzysku ciepła - do 93%
  • napięcie zasilania - 230V / 50Hz
  • W zestawie pilot zdalnego sterowania
  • Funkcja komunikacji przez sieć WiFi w celu zapewnienia skoordynowanego działania kilku jednostek wentylacyjnych
  • Sterowanie za pomocą aplikacji mobilnej na smartfon lub tablet z systemem Android lub iOS
  • Wskaźnik wymiany filtrów
  • Temperatura transportowanego powietrza - -20....+50[°C]
  • ceramiczny, higroskopijny (zdolny do pochłaniania pary wodnej  i wody - brak efektu skraplania), akumulacyjny wymiennik ciepła
  • Klasa efektywności energetycznej - A
  • Urządzenie jest zaprojektowane do pracy w pomieszczeniu w następujących warunkach: temperatura powietrza zewnętrznego od -20 °C (-4 °F) do +40 °C (104 °F) i wilgotność względna w pomieszczeniu do 50 %;
  • renomowany producent - BLAUBERG

PRZEZNACZENIE:

  • Efektywna energooszczędna nawiewno-wywiewna wentylacja mieszkań, domków, willi, pomieszczeń socjalnych i użytkowych. Znaczne obniżenie strat ciepła przy wentylacji pomieszczeń, dzięki efektywnemu odzyskowi ciepła.
  • Zapewnienie równowagi wilgotności oraz regulowanej wymiany powietrza w celu stworzenia indywidualnego mikroklimatu. Utworzenie systemu wentylacji nawiewno-wywiewnej na bazie kilku jednostek sterowanych centralnie.

Urządzenie składa się z montowanego w pomieszczeniu panelu wewnętrznego z dekoracyjnym panelem przednim, kompaktowego modułu wewnętrznego z wymiennikiem, kanału wentylacyjnego z izolacją akustyczną i zewnętrznego wylotu wentylacyjnego. Podstawową częścią funkcjonalną urządzenia jest kompaktowy moduł wewnętrzny z wymiennikiem ciepła. W skład kompaktowego modułu wewnętrznego wchodzi wentylator, wymiennik ciepła i dwa filtry, zapewniające wstępną filtrację powietrza oraz zapobiegające przedostawaniu się pyłu i ciał obcych do wymiennika ciepła i wentylatora. Panel wewnętrzny jest wyposażony w żaluzje ochronne, które zamykają się przy wyłączeniu urządzenia i chronią przed ciągiem wstecznym, eliminując ryzyko powstawania przeciągów.

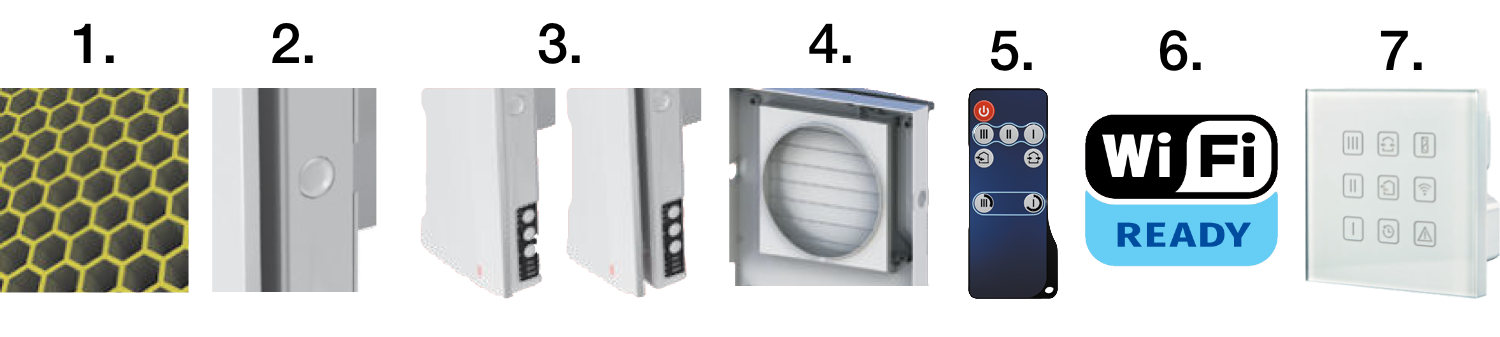

ZALETY URZĄDZENIA

  1. Skuteczność odzysku ciepła o jednym z najwyższych wskaźników ze względu na innowacyjną heksagonalną strukturę komórek wymiennika ciepła
  2. Łatwa obsługa. Blok wewnętrzny otwiera się za pomocą lekkiego naciśnięcia z obu stron.
  3. Specjalnie zaprojektowany uchylny panel przedni zapewnia 100% hermetyczności oraz chroni przed wiatrem w czasie kiedy urządzenie jest wyłączone.
  4. Automatyczne żaluzje chronią przed powrotnym strumieniem powietrza. Panel wewnętrzny urządzenia jest wyposażony w żaluzje ochronne. Podczas pracy urządzenia żaluzje są otwierane i strumień powietrza swobodnie przepływa przez urządzenie. Po wyłączeniu urządzenia żaluzje są zamykane w ciągu 2 minut.
  5. Bezdotykowa obsługa dzięki znajdującemu się w komplecie pilotowi zdalnego sterowania zapewniającemu obsługę wszystkich ustawień i regulacji.
  6. Wbudowany moduł komunikacji bezprzewodowej Wi-Fi do sterowania jednostką za pomocą urządzenia z systemem Android lub iOS.
  7. Możliwość dokupienia sterownika naściennego bezprzewodowego. Jednostki wentylacyjne (rekuperatory VENTO EXPERT) są podłączone do panelu sterującego przez Wi-Fi.

BUDOWA URZĄDZENIA

  1. Panel przedni
  2. Ceramiczny, akumulacyjny wymiennik ciepła
  3. Wentylator z rewersyjnym silnikiem EC
  4. Kanał wentylacyjny
  5. Izolacja akustyczna
  6. Okap zewnętrzny
  7. Filtr
  8. Filtr
  9. Filtr F8 (opcja odpłatna na dodatkowe zamówienie)
  10. Antena WLAN
  11. Czujnik wilgotności
  12. Zintegrowany panel sterowania



ODZYSK CIEPŁA I WILGOCI - ZASADA DZIAŁANIA URZĄDZENIA W ZIMIE

Oznaczenia na schemacie:

  • F1 Faza pierwsza (70 sekund) - usuwanie powietrza z pomieszczenia - zanieczyszczone, ciepłe powietrze usuwane z pomieszczenia na zewnątrz przechodzi przez wymiennik ciepła, stopniowo go nagrzewając i oddając część wilgoci. Po nagrzaniu się ceramicznego wymiennika urządzenie automatycznie przełącza się na tryb pobierania powietrza.
  • F2 - Faza druga (70 sekund) - doprowadzanie powietrza do pomieszczenia - Świeże, chłodne powietrze zewnętrzne przechodzi przez wymiennik, pochłaniając nagromadzoną w nim wilgoć i ciepło. Po 70 sekundach wymiennik ciepła stygnie, urządzenie przełącza się w tryb I - wywiew powietrza wewnętrznego
  • TZ - Temperatura zewnętrzna
  • TW - Temperatura wewnętrzna



STEROWANIE

I. Przy pomocy pilota zdalnego sterowania

  1. Włączanie/wyłączanie
  2. Trzy biegi wentylatora
  3. Tryb wietrzenia
  4. Tryb odzysku ciepła
  5. Tryb nocny: 8 godzin pracy na najniższym biegu
  6. ryb "Party": 4 godziny pracy na najwyższym biegu

II. Przy pomocy panelu sterującego na urządzeniu

  1. Wybór prędkości i wyłączanie
  2. Tryb odzysku ciepła
  3. Tryb wietrzenia

Urządzenie posiada wbudowany czujnik wilgotności do kontrolowania wilgotności w pomieszczeniu. Jeżeli wilgotność powietrza przekroczy wielkość zadaną to urządzenie przełączy sie na najwyższe obroty niezależnie od innych jednostek w systemie.

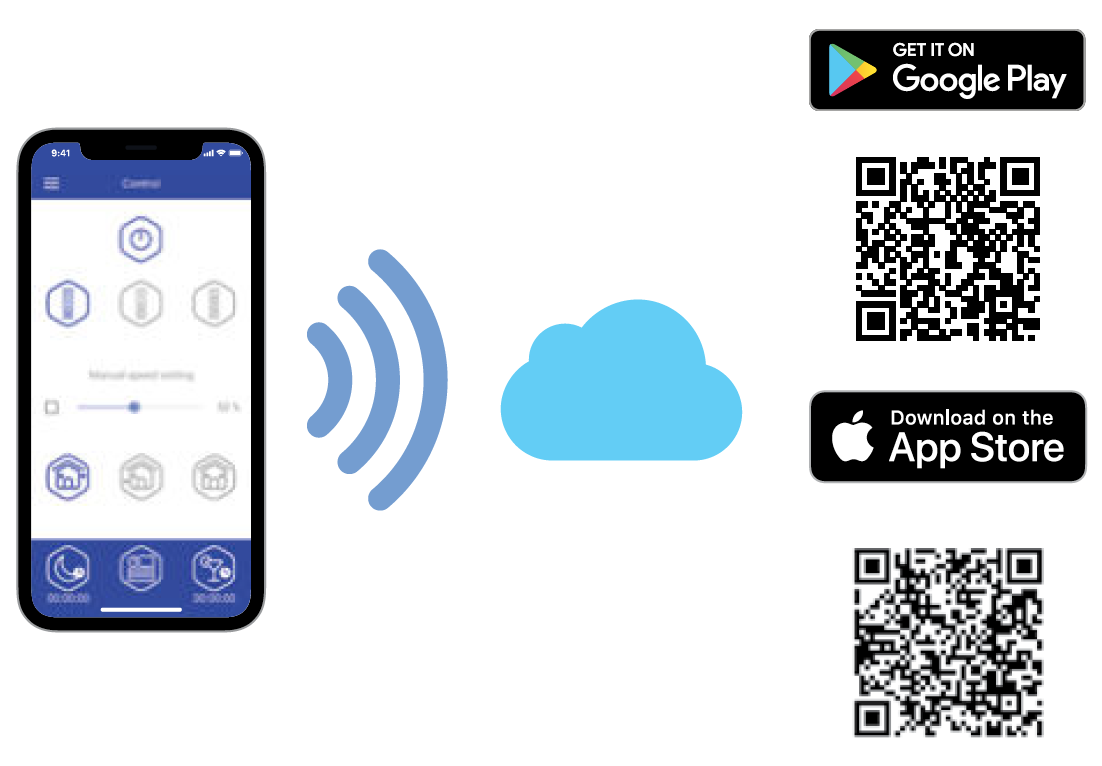

III. Sterowanie przy pomocy aplikacji na urządzenia mobilne

  • Sterowanie pracą urządzenia za pomocą aplikacji mobilnej na smartfon lub tablet
  • Zsynchronizowane działanie urządzeń, dzięki połączeniu przez sieć Wi-Fi
  • Sterowanie systemem wentylacji za pomocą usługi w chmurze z dowolnego miejsca na świecie
  • Urządzenia mogą być połączone przez sieć Wi-Fi. Aplikacja Blauberg Vento V.2 jest dostępna w Google Play i App Store.

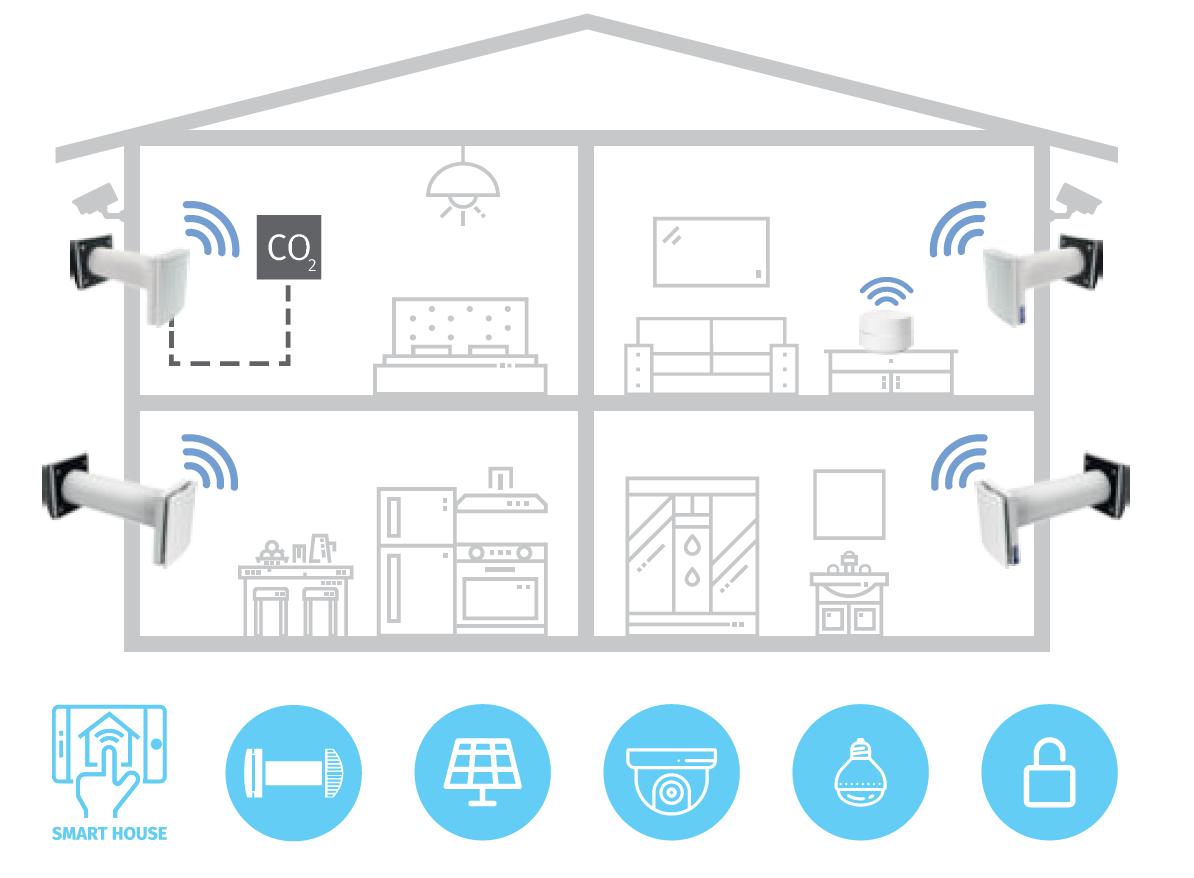

IV. Sterowanie w połączeniu z systemami inteligentnymi (Smart House)

  • Możliwość połączenia do systemu inteligentnego budynku lub do systemu zarządzania budynkiem (BMS) przez sieć Wi-Fi

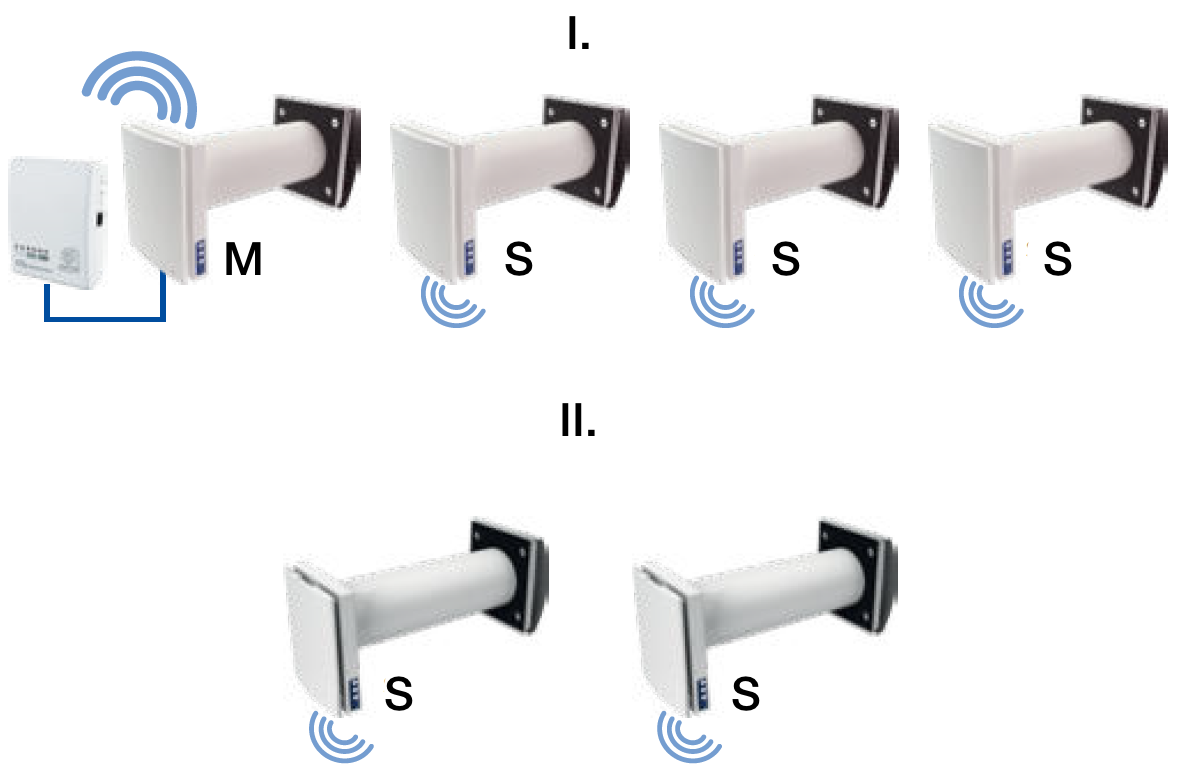

VENTO Expert A50-1 S10 W V.2 może działać jako niezależna jednostka wentylacyjna lub może być podłączona do innych jednostek i być sterowana za pomocą jednostki głównej (Master). W danym przypadku, tylko jedna jednostka otrzymuje sygnał z pilota zdalnego sterowania.

Oznaczenia na schemacie:

  • I. - pomieszczenia typu salon, sypialnia, pokój (urządzenie VENTO EXPERT A50-1 S10 W V.2)
  • II. - pomieszczenia typu kuchnia, łazienka (urządzenie VENTO EXPERT DUO A30-1 S10 W V.2)
  • M - jednostka master - nadrzędna
  • S - jednostki slave - podrzędne

Urządzenie może pracować w dwóch trybach:

Master (nadrzędna). W danym trybie urządzenie pełni funkcję jednostki nadrzędnej. Podrzędne jednostki wentylacyjne (Slave) i urządzenia mobilne są podłączane za pomocą Wi-Fi. Sterowanie nadrzędną jednostką wentylacyjną (Master) odbywa się za pomocą urządzenia mobilnego, pilota zdalnego sterowania lub przycisków dotykowych na obudowie urządzenia. Sygnał sterujący jest automatycznie przesyłany do podrzędnych jednostek wentylacyjnych (Slave). W danym trybie urządzenie odbiera sygnały czujników (czujnik wilgotności, zewnętrzny czujnik cyfrowy, zewnętrzny czujnik analogowy 0-10 V) i przechodzi w odpowiedni tryb pracy.

Slave (podrzędna). W danym trybie urządzenie pełni funkcję jednostki podrzędnej. Centrala wentylacyjna odbiera sygnały sterujące tylko od nadrzędnej jednostki wentylacyjnej (Master). Wszystkie pozostałe sygnały, przesyłane z innych urządzeń sterujących, nie są odbierane. W danym trybie jednostki wentylacyjne Vento Expert nie reagują na sygnały z czujników. W przypadku braku łączności z nadrzędną jednostką wentylacyjną powyżej 20 sekund następuje automatyczne przejście urządzenia w tryb Standby.



MONTAŻ

Urządzenie przeznaczone jest do montażu w ścianie wewnętrznej, poprzez przygotowany wcześniej otwór w zewnętrznej ścianie budynku.

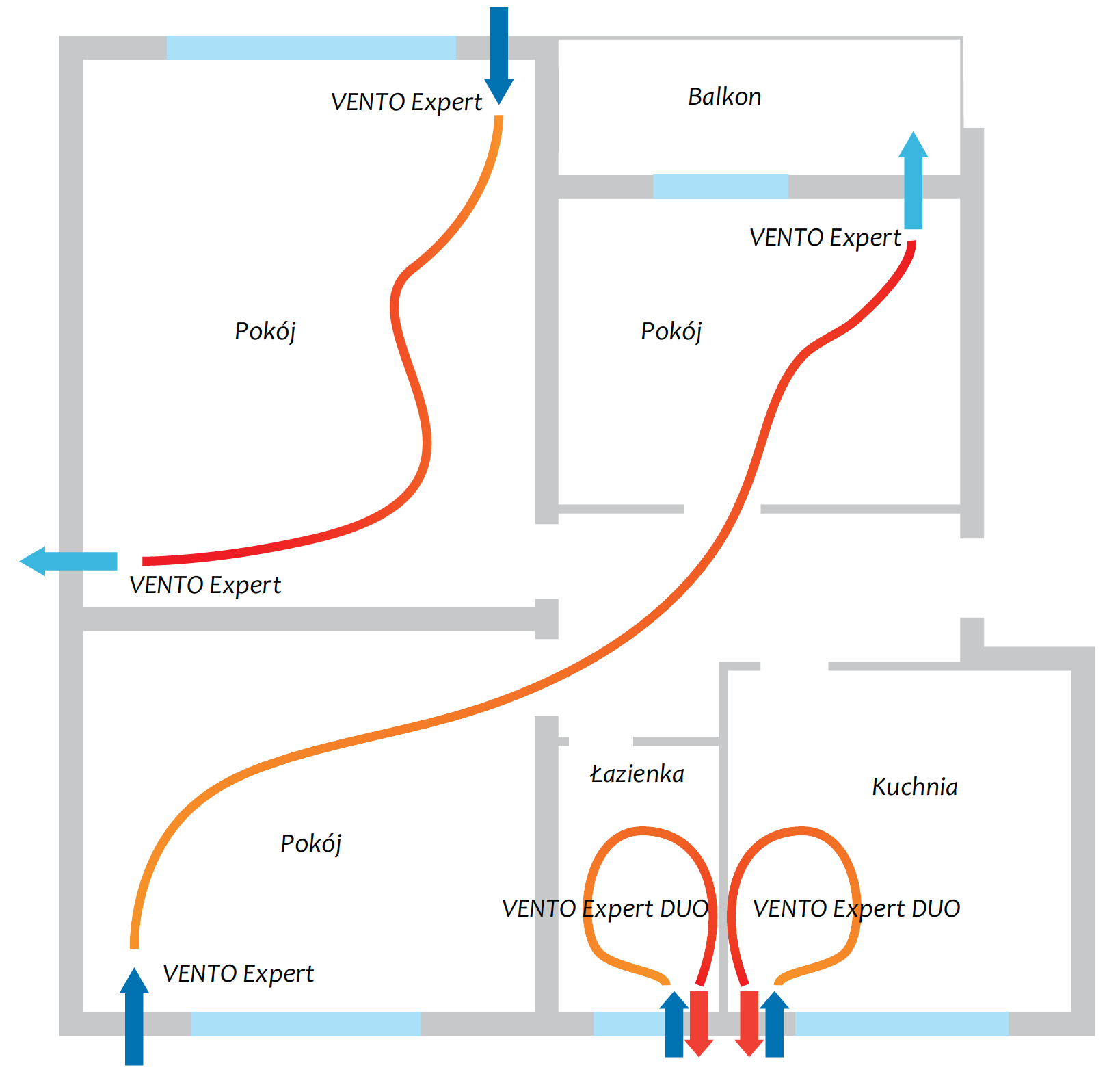

Optymalnym rozwiązaniem jest montaż parzystej ilości jednostek pracujących cyklicznie i w przeciwfazie. Oznacza to, że część urządzeń jednocześnie zapewnia dopływ świeżego powietrza z zewnątrz, a część - usuwa zanieczyszczone powietrze z pomieszczenia. Pozwala to na wysokoefektywną, zbilansowaną wentylację.

Podczas budowy nowych budynków montaż urządzeń odbywa się w dwóch etapach:

  • Montaż wstępny: podczas wykonywania wewnętrznych i zewnętrznych elewacji (instalacja kanału wentylacyjnego i wylotu zewnętrznego z okapem, prowadzenie kabli).
  • Montaż końcowy: przed oddaniem domu do użytku. Instalacja pojemnika z wymiennikiem, wentylatorem i filtrami, montaż i podłą- czenie wewnętrznego bloku ze sterowaniem oraz żaluzji.

W skład zestawu wchodzi:

  • Blok wewnętrzny urządzenia - 1 szt.
  • Kanał wentylacyjny - 1 szt.
  • Izolator akustyczny - 1 szt.
  • Pojemnik z wymiennikiem ciepła - 1 szt.
  • Zewnętrzny wylot wentylacyjny - 1 szt.
  • Pilot zdalnego sterowania - 1 szt.
  • Szablon tekturowy - 1 szt.
  • Zestaw montażowy - 1 szt.
  • Podręcznik użytkownika - 1 szt.
  • Instrukcja montażu wylotu wentylacyjnego - 1 szt.
  • Opakowanie - 1 szt.

FILTRY

Filtry należy czyścić raz na 3 miesiące lub częściej w zależności od stanu ich zanieczyszczenia.

  • Wskaźnik wymiany filtrów (Filter) zaczyna świecić po upływie 90 dni od daty instalacji modułu wewnętrznego.
  • Umyć i wysuszyć filtry. Suche filtry zainstalować na pierwotnym miejscu i złożyć urządzenie, wykonując czynności w odwrotnej kolejności.
  • Filtry można czyścić za pomocą odkurzacza.
  • Okres eksploatacji filtra wynosi 3 lata.

Nawet podczas regularnej konserwacji filtrów na wymienniku ciepła i wentylatorze może osadzać się pył.

  • W celu zachowania wysokiej skuteczności wymiany ciepła należy regularnie oczyszczać rekuperator.
  • Rekuperator należy oczyszczać za pomocą odkurzacza nie rzadziej niż raz w roku.

Dane techniczne i wymiary

Dane techniczne i wymiary:
  • DANE TECHNICZNE

    ** maksymalny przepływ powietrza 41 m3/h (filtry opcjonalne na specjalne odpłatne zamówienie)

    ***przy zastosowaniu okapu zewnętrznego AH-8 (okap na specjalne odpłatne zamówienie)



    WYMIARY [mm]
