Przełącznik obrotów P3-1-300 podtynkowy

PRZEŁACZNIK BIEGÓW - OBROTÓW - WENTYLATORA WIELOBIEGOWEGO

VENTS P3-1-300

Opis

Przełącznik czteropozycyjny prędkości wentylatora P3-1-300. Stosuje się w celu włączenia/wyłączenia oraz przełączania prędkości wentylatorów wielobiegowych (2 lub 3 biegowych). Idealnie współpracuje z wentylatorami Vents TT, TT PRO, TT Silent-M oraz z wentylatorami innych producentów.

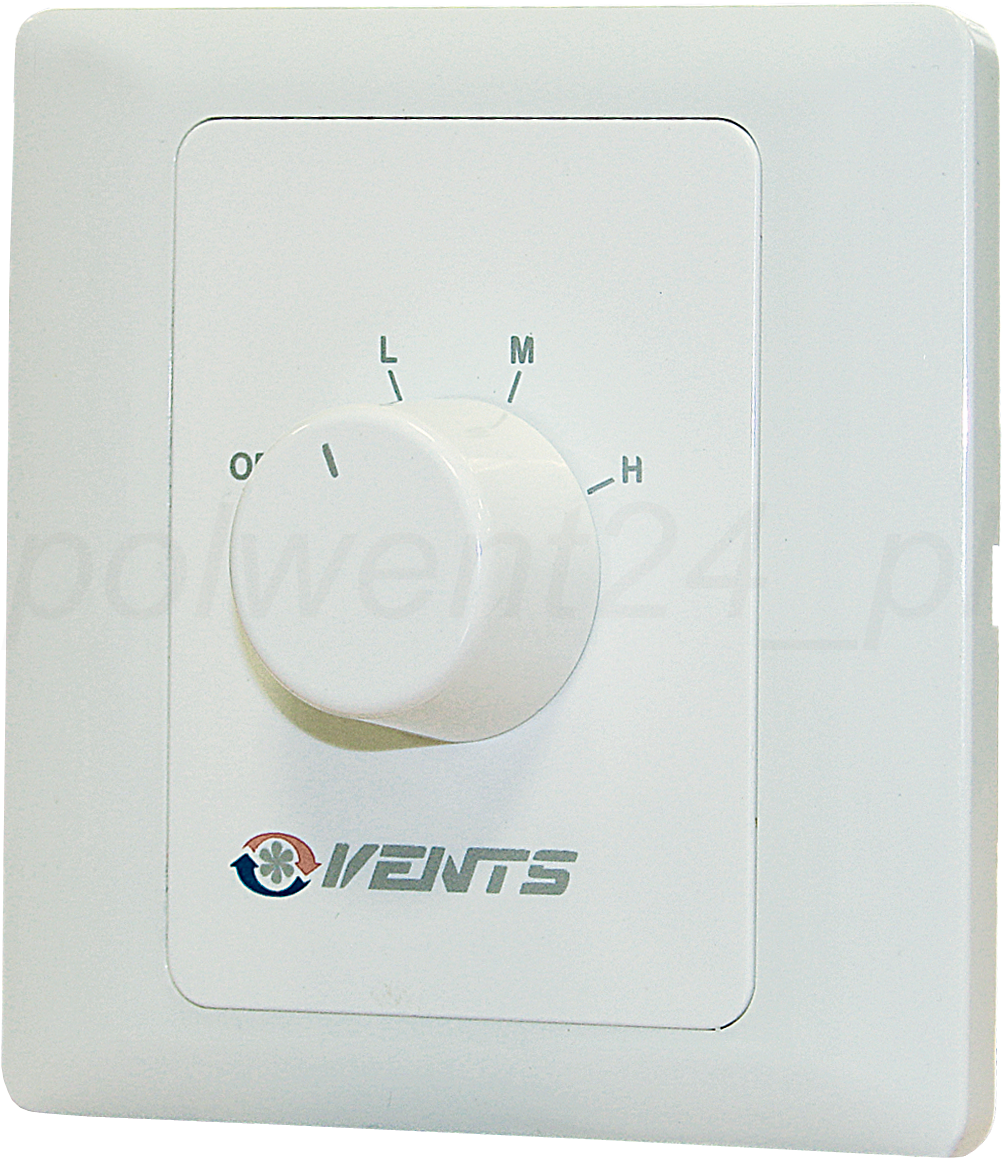

Obudowa regulatora jest wykonana z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie/wyłączenie oraz zmiana biegu/prędkości wentylatora odbywa się za pomocą obrotu pokrętła regulacji (rys.1). Regulowanie odbywa się od biegu pierwszego do najwyższego. Możliwe jest włączenie i sterowanie wentylatorem wspólnie z oświetleniem w pomieszczeniu.

Montaż (patrz rys. 3):
- Za pomocą śrubokręta zdjąć pokrętło regulatora prędkości. Na tylnej ściance obudowy znajdują się cztery mocowania, które mocują panel regulatora.
- Zdjąć przedni panel.
- W celu podłączenia należy odizolować końcówki przewodów na długości 5-7 mm, wsunąć je maksymalnie do gniazd zaciskowych regulatora i zacisnąć za pomocą wkrętów.
- Zamontować regulator w obudowie montażowej, uprzednio mocując przewody doprowadzające prąd.
- Umieścić na miejscu maskownicę (zaciskając).
- Zamontować pokrętło przełączenia szybkości.
- Po podłączeniu regulatora do obwodu, przekręcić do oporu pokrętło przeciwnie do ruchu wskazówek zegara (pozycja OFF).
- Zwiększenie prędkości wentylatora następuje przy przełączeniu pokrętła w kierunku zgodnym z ruchem wskazówek zegara.

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.

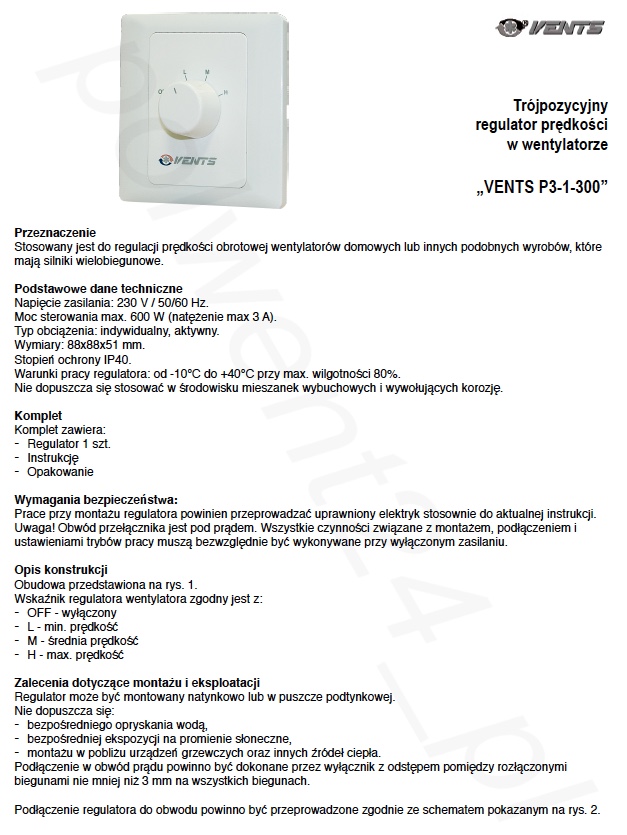

INSTRUKCJA I GWARANCJA REGULATORA DO POBRANIA
kliknij obrazek poniżej
