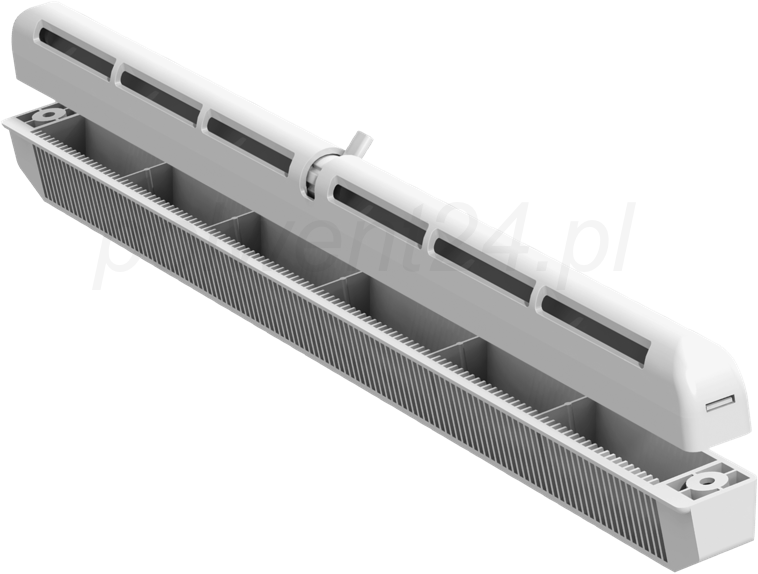

Nawietrzak Okienny PO 400 biały

Nawietrzak ciśnieniowy okienny

PO 400 (WZO 400) BIAŁY

GŁÓWNE CECHY:

• Zapobiega kumulacji wilgoci w pomieszczeniu i skraplaniu się pary na oknach
• Zapobiega powstawaniu przeciągów
• Łatwa obsługa
• Maksymalny dopływ powietrza - 20÷40 m3/h
• Stały i kontrolowany dopływ świeżego powietrza do pomieszczenia bez otwierania okien
• Ręczna regulacja wydajności i kierunku nawiewu
• Filtr chroniący przed kurzem i brudem
• Prosty montaż w górnej części ramy okiennej
• Wkręty mocujące w komplecie
• Renomowany producent - VENTS
• WAŻNE: w komplecie nie ma szablonu, ani instrukcji montażu - otwory montażowe należy wykonać wg rysunku zamieszczonego poniżej w opisie przedmiotu.

Organizacja wymiany powietrza w pomieszczeniu

W mieszkaniu, domu czy budynku wielopiętrowym możemy rozwiązać wentylację według następującego przykładu. Systemy wentylacji mechanicznej wywiewnej projektowane są z wentylatorami wywiewnymi (1), montowanymi w kuchniach i pomieszczeniach sanitarnych. Dopływ czystego powietrza do pomieszczeń „czystych” (sypialnia, pokój dzienny, pokój dziecka, pokój gościnny) zapewniają nawiewniki okienne (2). W procesie wymuszonego przepływu, powietrze świeże przechodzi z pomieszczeń „czystych” do pomieszczeń „brudnych” (kuchnia, łazienka, WC pralnia) skąd jest odprowadzane za pomocą wentylatora wywiewnego (1).

ZASTOSOWANIE

We współczesnym budownictwie na szczególną uwagę zasługuje kwestia sprawnej wymiany powietrza. Problemy związane z wentylacją, które pojawiają się z zastosowaniem szczelnej stolarki drzwiowej i okiennej, nie są możliwe do rozwiązania za pomocą starych sposobów, gdzie powietrze przedostawało się poprzez liczne nieszczelności w w/w stolarce. Regulacja dopływu świeżego powietrza przy nowych, praktycznie hermetycznych oknach, jest możliwa tylko przy zastosowaniu pasywnego urządzenia nawiewnego, jakim jest – nawiewnik okienny.  Obecność nawiewników ciśnieniowych w domu przeciwdziała powstawaniu i utrzymywaniu się nadmiernego poziomu wilgotności i złej jakości powietrza wewnętrznego. Zapobiegają zatem pojawianiu się negatywnych skutków złej wentylacji zamiast je usuwać po fakcie. Nawiewniki ciśnieniowe mają również mniej widoczny element sterujący, który de facto schowany jest w czerpni, przez co lepiej się prezentują niż modele higrosterowane. Tego typu nawiewniki są typowe dla budownictwa wyspiarskiego, gdzie wilgoć jest głównym problemem. Podsumowując najchętniej wybieranym modelem jest ten ciśnieniowy. Biorąc pod uwagę skuteczność, praktyczność i komfort użytkowania przewyższają one modele higrosterowane.

OPIS

Nawiewnik okienny PO 400 (WZO 400) jest urządzeniem, które zapewnia stały i kontrolowany nawiew świeżego powietrza, do różnego typu pomieszczeń. Nawiewnik taki możemy stosować: w mieszkaniach, domkach jednorodzinnych, biurach i innych pomieszczeniach, montując go na ramie okiennej. Szczególnie przydatny jest w miejscach, gdzie istnieje ciągłe zapotrzebowanie na świeże powietrze. Nawiewnik praktycznie likwiduje konieczność otwierania okien, zapewniając przy tym stały i kontrolowany dopływ świeżego powietrza. Zapobiega on powstawaniu przeciągów, tłumi hałas dobiegający z ulicy oraz ogranicza nadmierne przechładzanie pomieszczeń w okresie zimowym. Prawidłowo zamontowany nawiewnik okienny zapewnia przepływ powietrza w granicach 20÷40 m3/h.

KONSTRUKCJA

• Daszek zewnętrzny - chroni przed przeniknięciem wody z zewnątrz, dodatkową zaletą jest wbudowana ochrona przed owadami.
• Filtr - chroni przed kurzem i brudem, dodatkowo zatrzymuje nadmierną wilgoć i zmniejsza hałas napływający z ulicy.
• Wewnętrzna kratka z regulacją - pozwala regulować przepływ i kierunek powietrza nawiewanego.

REGULACJA

Nawiewnik PO 400 (WZO 400) wyróżnia regulacja strumienia powietrza, która pozwala kierować strumień świeżego powietrza w zależności od istniejących potrzeb.

1. Regulator w pozycji „otwarte (centralny)” - powietrze nawiewane doprowadzane jest do pomieszczenia we wszystkich kierunkach.

2. Regulator z pozycji „otwarte dół” - powietrze nawiewane doprowadzane jest do pomieszczenia tylko w kierunku na dół.

3. Regulator w pozycji „otwarte góra” - powietrze nawiewane doprowadzane jest do pomieszczenia tylko w kierunku w górę.

4. Regulator w pozycji „zamknięte” - dopływ powietrza zamknięty.

MONTAŻ

Nawietrzak montujemy w górnej części ramy okiennej w pięciu krokach:

1. Zaznaczamy otwory wentylacyjne i montażowe wg schematu poniżej.
2. Wykonujemy otwory przy pomocy wiertarki w wyznaczonych miejscach.
3. Za pomocą wkrętów znajdujących się w komplecie montujemy ramki montażowe z obu stron ramy okiennej.
4. Zakładamy wewnętrzną kratkę regulacyjną i zewnętrzny daszek nawietrzaka.
5. Przykręcamy obie maskownice (wewnętrzną i zewnętrzną) przy pomocy wkrętów.

WAŻNE: w komplecie nie ma szablonu, ani instrukcji montażu - otwory montażowe należy wykonać wg rysunku zamieszczonego poniżej w opisie przedmiotu.

ROZMIESZCZENIE OTWORÓW MONTAŻOWYCH [mm] - rysunek powyżej

WYMIARY NAWIETRZAKA [mm] - rysunek poniżej

ATEST HIGIENICZNY
