CICHY WENTYLATOR KANAŁOWY OSIOWY

VENTS QUIETLINE-k 150 Duo (silnik dwubiegowy)

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 149 mm (DO KANAŁU 150 mm)
• WYSOKA WYDAJNOŚĆ - MIN 250 / MAX 335 m3/h
• ENERGOOSZCZĘDNY SILNIK - MIN 19 / MAX 22 W
• NISKI POZIOM HAŁASU - MIN 36 / MAX 39 dB(A)/3m
• MONTAŻ W PIONIE I POZIOMIE - ŁOŻYSKA KULOWE W STANDARDZIE
• PROSTY MONTAŻ - WSPORNIK MONTAŻOWY W KOMPLECIE
• RENOMOWANY PRODUCENT - VENTS
• AERODYNAMICZNY KSZTAŁT ŁOPATEK ŚMIGŁA
• OBUDOWA Z PCV - ABS ODPORNEGO NA UDERZENIA i UV
• MOŻLIWOŚĆ MONTAŻU ZAWORU ZWROTNEGO ZAPOBIEGAJĄCEGO COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV) - ZAWÓR DOSTĘPNY NA NASZYCH INNYCH AUKCJACH

OPIS

Innowacyjne ciche wentylatory osiowe serii Quietline wykorzystywane są w nawiewno-wywiewnej wentylacji łazienek, pryszniców, kuchni i pomieszczeń użyteczności publicznej. Przeznaczone do stosowania w systemach rurowych z pvc lub przewodów elastycznych przy niskiej lub średniej prędkości przepływu powietrza na krótkich dystansach i przy niskim oporze powietrza. Wentylatory serii Quietline zapewniają maksymalny przepływ powietrza w połączeniu z niskim poziomem hałasu dzięki czemu tworzą idealny mikroklimat w pomieszczeniach.

KONSTRUKCJA

Obudowa i wirnik wentylatora wykonane są z wysokiej jakości tworzywa sztucznego typu ABS, odpornego na uszkodzenia mechaniczne i promieniowanie UV. Specjalnie zaprojektowana konstrukcja wirnika i obudowy (kierownice aerodynamiczne na wylocie oraz dyfuzor wlotowy) zapewniają wysoką wydajność, niższy poziom hałasu i długą żywotność wentylatora. Wentylator posiada również wysoki stopień ochrony - IP X4.

ZALETY SILNIKA

Niezawodny silnik z łożyskiem kulkowym o bardzo niskim poborze energii. Wentylatory z serii Quietline wyposażone są w jednofazowy silnik indukcyjny jednobiegowy lub dwubiegowy (modele dwubiegowe z oznaczeniem Quietline Duo i Quietline Extra). Zintegrowane zabezpieczenie termiczne przed przegrzaniem zapobiega przeciążeniu silnika. Silnik opiera się na gumowych antywibracyjnych podkładkach w celu zapewnienia cichej pracy urządzenia.

REGULACJA PRĘDKOŚCI

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika. Regulatory i przełączniki biegów dostępne są na naszych innych stronach.

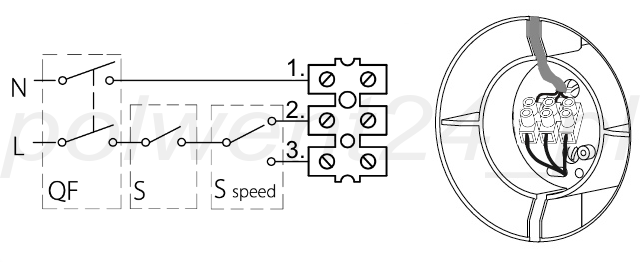

SCHEMAT PODŁĄCZENIA ELEKTRYCZNEGO

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

• L - Napięcie (podłączone na stałe)
• N - Neutralny (zero)
• QF - Bezpiecznik
• S, S-speed - Włącznik (trójpozycyjny)
• 1. - zacisk w wentylatorze (do N)
• 2. - zacisk biegu wyższego
• 3. - zacisk biegu niższego

MONTAŻ

Możliwy jest montaż w pozycji pionowej i poziomej bezpośrednio do kanału wentylacyjnego, albo do okrągłego kanału elastycznego. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR. Wentylatory można montować bezpośrednio w kanale okrągłym lub do płaskiej powierzchni przy pomocy uchwytu montażowego znajdującego się w komplecie.
