Obrotowa wentylacyjna nasada kominowa - kulista
  • Materiał:
    • Stal kwasoodporna
  • Wydatek powietrza max [m3/h]:
    • 1 180
  • Max. temperatura pracy [°C]:
    • 150
  • Średnica kanału [mm]:
    • 250
  • Gwarancja producenta:
    • 60 m-cy
  • Kraj pochodzenia:
  • Producent:
  • Waga z opakowaniem [kg]:
    • 11

Nasada kominowa obrotowa 250 chromowa*

Indeks katalogowy: KJ54/250

  • Dostępność: Dostępne
  • Czas dostawy: Czas wysyłki: powyżej 9 tygodni
  • Dostawa: od 0,00 zł (Kurier DPD)
749,07 zł -20% 599,26 zł brutto / szt. 487,20 zł netto + 23% VAT / szt.
Najniższa cena z 30 dni przed aktualną obniżką: 524,35 zł / szt. +14%
Dostępne rozmiary, kolory lub warianty (Indeks handlowy lub miniaturka):

Opis

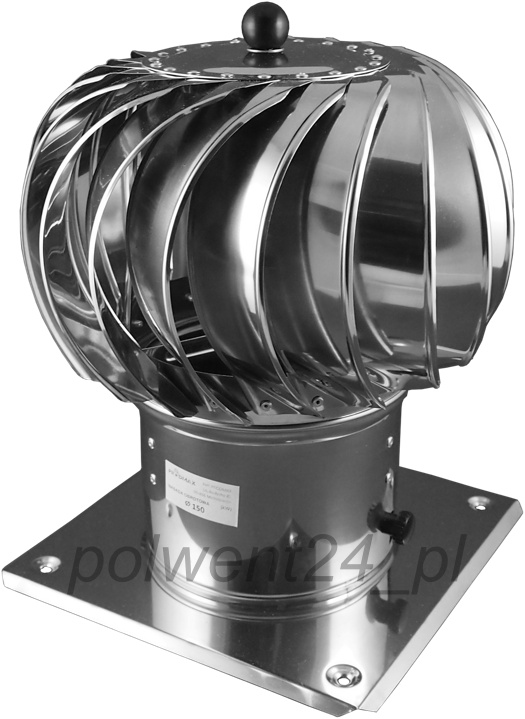

OBROTOWA NASADA KOMINOWA

 KULISTA ŚR. 250 mm STAL KWASOODPORNA (CHROMONIKLOWA)

Z ŁOŻYSKIEM KULOWYM ZANURZONYM W OLEJU W OBUDOWIE ALUMINIOWEJ



GŁÓWNE CECHY:



  • ŚREDNICA WYLOTU -  250 mm
  • WYSOKA WYDAJNOŚĆ - PONAD 1180 m3/h
  • GWARANCJA PRODUCENTA - 60 M-CY
  • CAŁKOWICIE POLSKI PRODUCENT
  • WYKONANA W CAŁOŚCI ZE STALI KWASOODPORNEJ
  • CICHA PRACA - ŁOŻYSKA KULOWE ZANURZONE W OLEJU
  • SZCZELNA OBUDOWA ŁOŻYSKA WYKONANA Z ALUMINIOWEGO ODLEWU
  • KOŁKI MONTAŻOWE W KOMPLECIE
  • OTWIERANA PODSTAWA NASADY
  • PRZEZNACZENIE - WSPOMAGANIE WENTYLACJI POPRZEZ POPRAWĘ I ZWIĘKSZENIE CIĄGU
  • ZAPOBIEGANIE WSTECZNEMU CIĄGOWI (COFANIU SIĘ POWIETRZA)



OPIS

Obrotowa nasada kominowa jest urządzeniem wykorzystującym siłę wiatru do wspomagania ciągu kominowego. Przeznaczona jest do instalowania na wylotach przewodów wentylacji grawitacyjnej wywiewnej oraz na wylotach kominów do odprowadzania spalin przegrzanych (tzw. suchych) z urządzeń gazowych i olejowych w budynkach zamieszkania indywidualnego i zbiorowego oraz użyteczności publicznej.

Działa jak pompa wysysając powietrze z komina i jednocześnie uniemożliwia cofanie się powietrza do wewnątrz pomieszczeń (zapobiega ciągowi wstecznemu).



KONSTRUKCJA

Nasada kominowa składa się z podstawy i turbiny. Oba elementy wykonane są ze stali kwasoodpornej 1.4301 wybłyszczanej o grubości 0,6 mm. Zastosowanie takiego materiału zapewnia sztywną i wytrzymałą konstrukcję nasady, a zarazem odporność na zmienne warunki atmosferyczne. Podstawa jest rozbieralna, co umożliwia łatwy dostęp do środka turbiny i komina wentylacyjnego. Wirnik osadzony na łożyskach kulowych pracujących w oleju w szczelnej i jednolitej obudowie z odlewu aluminiowego (1.). Rozwiązanie  długowieczne, bezawaryjne, a przede wszystkim bardzo ciche.



ZASTOSOWANIE

Nasada stosowana jest w przypadkach:

  • kiedy brak jest stabilnego ciągu kominowego w przewodach wentylacyjnych
  • kiedy występują zawirowania powietrza wynikające z niekorzystnego usytuowania komina (komin poniżej kalenicy, wysokie budynki lub ściany w pobliżu komina)
  • przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciązenia wiatrem)



MONTAŻ

Możliwy jest montaż nasady obrotowej (1) na powierzchniach płaskich poziomych, np. na końcu komina wentylacyjnego (2). Przymocowanie bezpośrednio do podłoża możliwe jest za pomocą czterech kołków rozporowych, które wchodzą w skład kompletu.

Zawartość opakowania:

  • nasada kominowa
  • kołki montażowe
  • karta gwarancyjna z instrukcją montażu i obsługi



Instrukcja i gwarancja oraz deklaracja zgodności do pobrania
kliknij obrazek poniżej



Raport z badań oraz deklaracja właściwości do pobrania
kliknij obrazek poniżej





Dane techniczne i wymiary

Dane techniczne i wymiary:
  • WYMIARY [mm]









    WYMIARY [mm]



    • Ød - 250
    • ØD - 390
    • B - 397
    • C - 348
    • H - 410
    • H1 - 110
    • H2 - 40





    SZCZEGÓŁY BUDOWY:



    1. Śruba mocująca
    2. Turbina obrotowa
    3. Oś turbiny (kwasoodporna)
    4. Łożyska zanurzone w oleju
    5. Korpus z odlewu aluminiowego - szczelna obudowa łożyska
    6. Podstawa nasady z z otworami montażowymi





    Wymiar Ød ØD ⎕B ⎕C H H1 H2
    [mm] 200 310 330 283 360 110 30
