OPIS

Innowacyjne ciche wentylatory osiowe serii Quietline wykorzystywane są w nawiewno-wywiewnej wentylacji łazienek, pryszniców, kuchni i pomieszczeń użyteczności publicznej. Przeznaczone do stosowania w systemach rurowych z pvc lub przewodów elastycznych przy niskiej lub średniej prędkości przepływu powietrza na krótkich dystansach i przy niskim oporze powietrza. Wentylatory serii Quietline zapewniają maksymalny przepływ powietrza w połączeniu z niskim poziomem hałasu dzięki czemu tworzą idealny mikroklimat w pomieszczeniach.

KONSTRUKCJA

Obudowa i wirnik wentylatora wykonane są z wysokiej jakości tworzywa sztucznego typu ABS, odpornego na uszkodzenia mechaniczne i promieniowanie UV. Specjalnie zaprojektowana konstrukcja wirnika i obudowy (kierownice aerodynamiczne na wylocie oraz dyfuzor wlotowy) zapewniają wysoką wydajność, niższy poziom hałasu i długą żywotność wentylatora. Wentylator posiada również wysoki stopień ochrony - IP X4.

BUDOWA I ZALETY WENTYLATORÓW QUIETLINE

1. Króciec dolotowy wyposażony w gładki dyfuzor wlotowy zapewniający lepszy i cichszy przepływ zasysanego powietrza
2. Kierownice strumienia powietrza
3. Gumowe podkładki antywibracyjne tłumiące drgania silnika
4. Zawór zwrotny zapobiegający cofaniu się powietrza (zawór do nabycia oddzielnie na naszych innych aukcjach)
5. Timer (wyłącznik czasowy) dostępny w modelach oznaczonych symbolem T (model na specjalne zamówienie)
6. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulkowych - modele Quietline 100 i Quietline 125
7. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulowych. Silnik o podwyższonej wydajności wyposażony w kondensator - modele Quietline 150

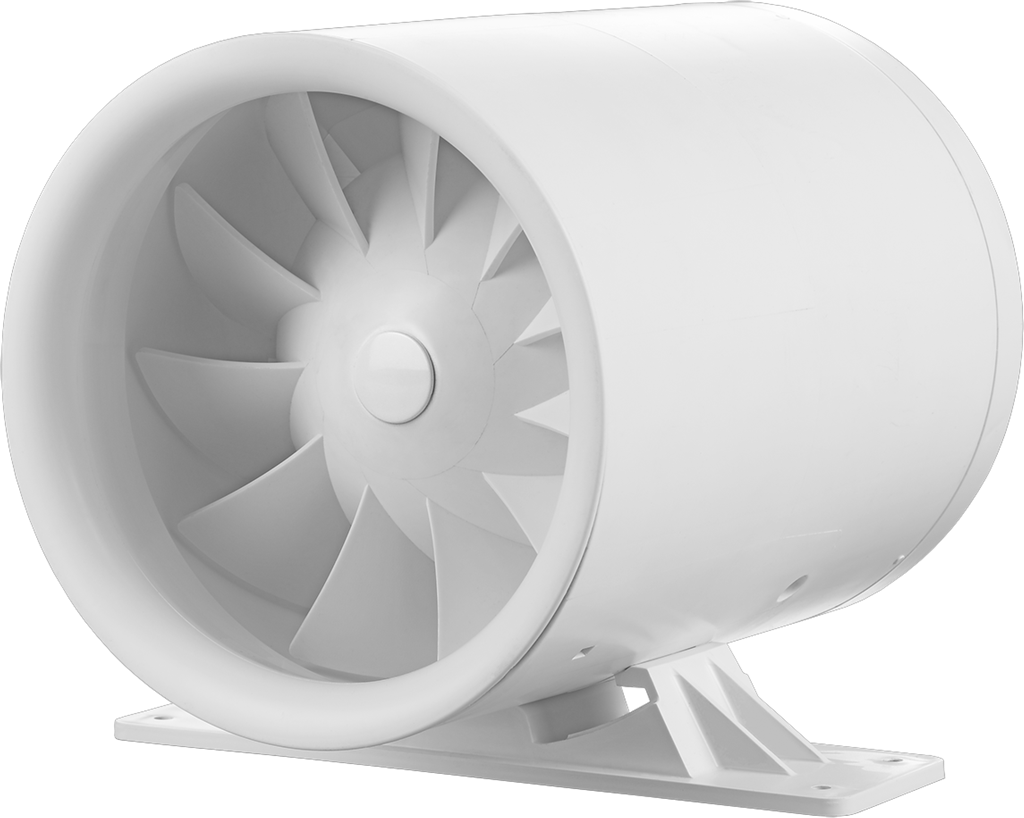

8. Wspornik montażowy (opcja) dostępna w modelach o symbolu Quietline-k
9. Specjalnie zaprojektowany aerodynamiczny profil wirnika o mieszanym przepływie zapewnia wysoką wydajność w połączeniu z niskim poziomem hałasu

ZALETY SILNIKA

Niezawodny silnik z łożyskiem kulkowym o bardzo niskim poborze energii. Wentylatory z serii Quietline wyposażone są w jednofazowy silnik indukcyjny jednobiegowy lub dwubiegowy (modele dwubiegowe z oznaczeniem Quietline Duo i Quietline Extra). Zintegrowane zabezpieczenie termiczne przed przegrzaniem zapobiega przeciążeniu silnika. Silnik opiera się na gumowych antywibracyjnych podkładkach w celu zapewnienia cichej pracy urządzenia.

TRYBY PRACY

Wentylator Quietline T DUO posiada 4 tryby pracy. Tryb pracy wybierany jest poprzez ustawienie przełącznika DIP w odpowiedniej pozycji. Należy użyć plastikowego śrubokrętu dostarczonego w zestawie, aby zmienić położenie przełącznika DIP (dokładny opis w załączonej do wentylatora instrukcji obsługi).

Tryb 1 (jednobiegowy) - Domyślnie wentylator jest wyłączony. Przy zadziałaniu wyłącznika zewnętrznego np. wyłącznika oświetlenia, napięcie zasilające jest podawane na zacisk LT i wentylator zaczyna pracować z drugą prędkością. Po wyłączeniu wyłącznika zewnętrznego wentylator kontynuuje pracę przez ustawiony okres czas (od 2 do 30 minut) po czym następuje wyłączenie wentylatora.

Tryb 2 (jednobiegowy) - Domyślnie wentylator jest wyłączony. Przy zadziałaniu wyłącznika zewnętrznego np. wyłącznika oświetlenia, napięcie zasilające jest podawane na zacisk LT i wentylator zaczyna pracować z pierwszą prędkością. Po wyłączeniu wyłącznika zewnętrznego wentylator kontynuuje pracę przez ustawiony okres czas (od 2 do 30 minut) po czym następuje wyłączenie wentylatora.

Tryb 3 (dwubiegowy) - Domyślnie wentylator pracuje z pierwszą prędkością. Przy zadziałaniu wyłącznika zewnętrznego np. wyłącznika oświetlenia, napięcie zasilające jest podawane na zacisk LT i wentylator zaczyna pracować z drugą prędkością. Po wyłączeniu wyłącznika zewnętrznego wentylator kontynuuje pracę przez ustawiony okres czas (od 2 do 30 minut) po czym następuje przełączenie wentylatora na pierwszą prędkość.

Tryb 4 (dwubiegowy tryb interwałowy) - Domyślnie wentylator pracuje z pierwszą prędkością. Wentylator przełącza się na drugą prędkość po upływie ustawionego czasu (od 1 do 15 godzin) i pracuje z drugą prędkością od 2 do 30 minut, a następnie powraca do pierwszej prędkości. Przy zadziałaniu wyłącznika zewnętrznego np. wyłącznika oświetlenia, napięcie zasilające jest podawane na zacisk LT i wentylator zaczyna pracować z drugą prędkością. Po wyłączeniu wyłącznika wentylator pracuje z drugą prędkością przez ustawiony czas(od 2 do 30 minut), a następnie przełącza się na pierwszą prędkość.

UWAGA! Domyślnie ustawiony jest tryb pracy 1.

Tryb pracy wentylatora może zostać zmieniony podczas montażu lub w trakcie jego użytkowania.

MONTAŻ

Możliwy jest montaż w pozycji pionowej i poziomej bezpośrednio do kanału wentylacyjnego, albo do okrągłego kanału elastycznego. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR. Wentylatory można montować bezpośrednio w kanale okrągłym lub do płaskiej powierzchni przy pomocy uchwytu montażowego znajdującego się w komplecie.
