OPIS

Innowacyjne ciche wentylatory osiowe serii Quietline wykorzystywane są w nawiewno-wywiewnej wentylacji łazienek, pryszniców, kuchni i pomieszczeń użyteczności publicznej. Przeznaczone do stosowania w systemach rurowych z pvc lub przewodów elastycznych przy niskiej lub średniej prędkości przepływu powietrza na krótkich dystansach i przy niskim oporze powietrza. Wentylatory serii Quietline zapewniają maksymalny przepływ powietrza w połączeniu z niskim poziomem hałasu dzięki czemu tworzą idealny mikroklimat w pomieszczeniach.

KONSTRUKCJA

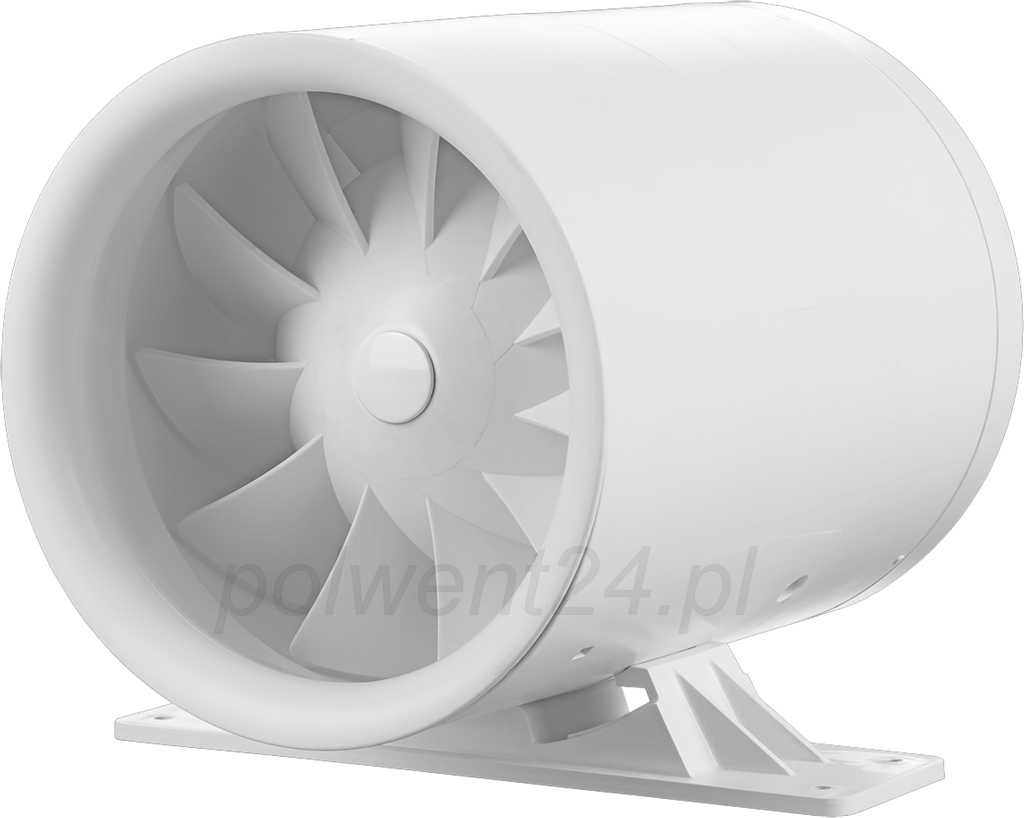

Obudowa i wirnik wentylatora wykonane są z wysokiej jakości tworzywa sztucznego typu ABS, odpornego na uszkodzenia mechaniczne i promieniowanie UV. Specjalnie zaprojektowana konstrukcja wirnika i obudowy (kierownice aerodynamiczne na wylocie oraz dyfuzor wlotowy) zapewniają wysoką wydajność, niższy poziom hałasu i długą żywotność wentylatora. Wentylator posiada również wysoki stopień ochrony - IP X4.

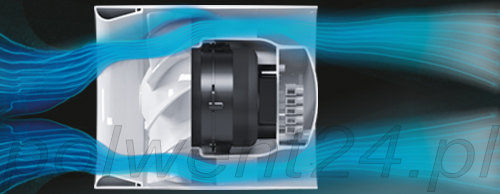

BUDOWA I ZALETY WENTYLATORÓW QUIETLINE

1. Króciec dolotowy wyposażony w gładki dyfuzor wlotowy zapewniający lepszy i cichszy przepływ zasysanego powietrza
2. Kierownice strumienia powietrza
3. Gumowe podkładki antywibracyjne tłumiące drgania silnika
4. Zawór zwrotny zapobiegający cofaniu się powietrza (zawór do nabycia oddzielnie na naszych innych aukcjach)
5. Timer (wyłącznik czasowy) dostępny w modelach oznaczonych symbolem T (model na specjalne zamówienie)
6. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulkowych - modele Quietline 100 i Quietline 125
7. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulowych. Silnik o podwyższonej wydajności wyposażony w kondensator - modele Quietline 150
8. Wspornik montażowy (opcja) dostępna w modelach o symbolu Quietline-k
9. Specjalnie zaprojektowany aerodynamiczny profil wirnika o mieszanym przepływie zapewnia wysoką wydajność w połączeniu z niskim poziomem hałasu

ZALETY SILNIKA

Niezawodny silnik z łożyskiem kulkowym o bardzo niskim poborze energii. Wentylatory z serii Quietline wyposażone są w jednofazowy silnik indukcyjny jednobiegowy lub dwubiegowy (modele dwubiegowe z oznaczeniem Quietline Duo i Quietline Extra). Zintegrowane zabezpieczenie termiczne przed przegrzaniem zapobiega przeciążeniu silnika. Silnik opiera się na gumowych antywibracyjnych podkładkach w celu zapewnienia cichej pracy urządzenia.

REGULACJA PRĘDKOŚCI

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora. Regulatory obrotów można dokupić na oddzielnych aukcjach.

AUTOMATYKA

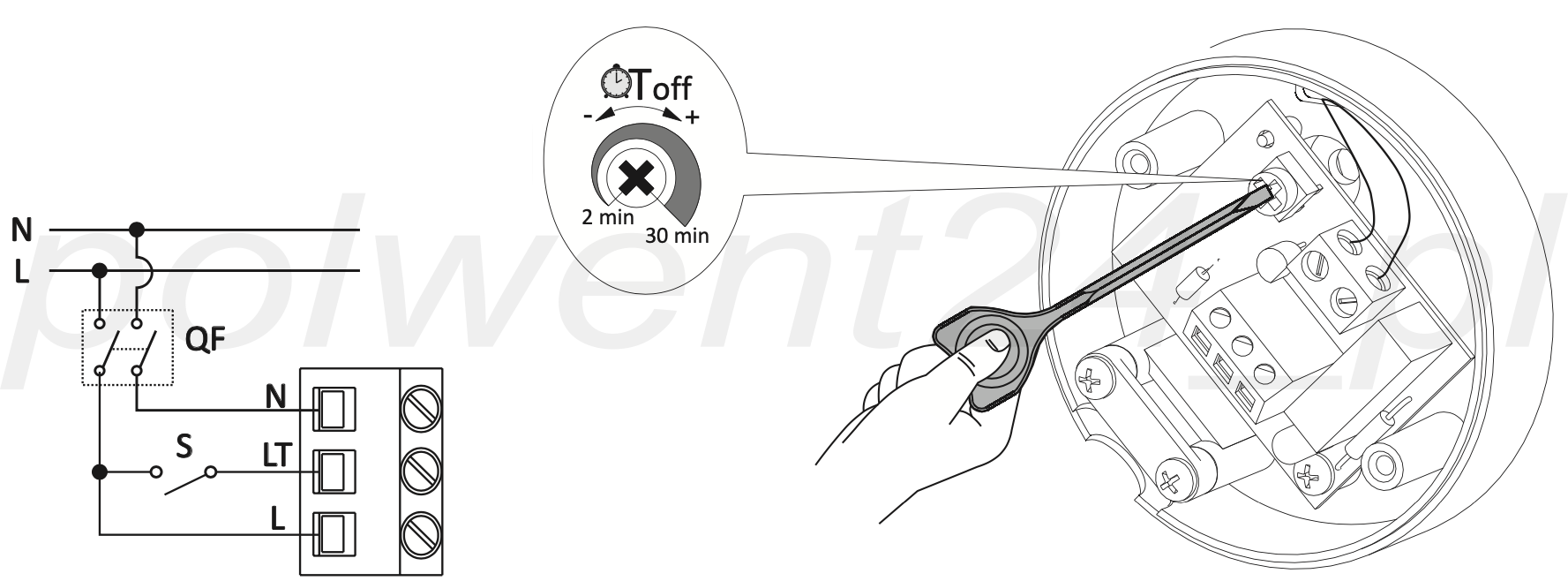

Timer Toff - Wentylator Quietline-k Timer zaczyna pracować po uruchomieniu wyłącznika zewnętrznego, na przykład wyłącznika oświetlenia i podaniu napięcia zasilającego na zacisk LT. Po wyłączeniu wyłącznika zewnętrznego wentylator kontynuuje pracę przez ustawiony okres czasu (od 2 do 30 minut) po czym następuje wyłączenie wentylatora.

MONTAŻ

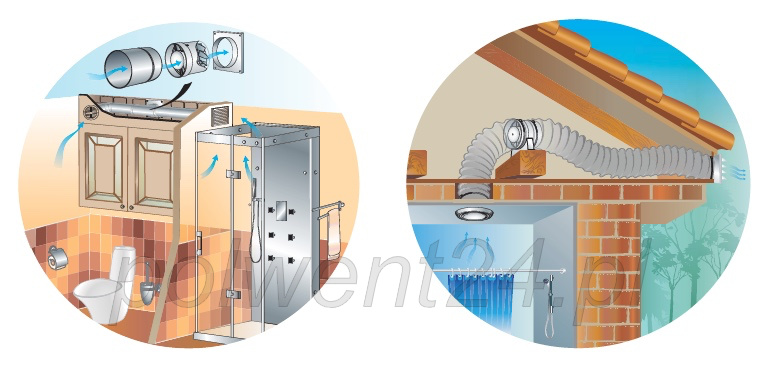

Możliwy jest montaż w pozycji pionowej i poziomej bezpośrednio do kanału wentylacyjnego, albo do okrągłego kanału elastycznego. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR. Wentylatory można montować bezpośrednio w kanale okrągłym lub do płaskiej powierzchni przy pomocy uchwytu montażowego znajdującego się w komplecie.
